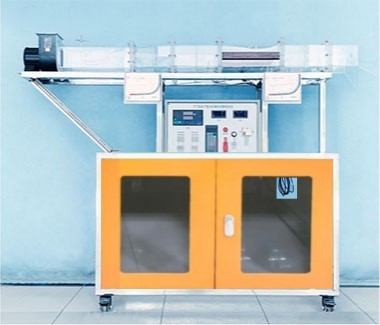

强迫对流空气横掠平板放热实验装置设备 JG ACC-R011 型 强迫对流空气横掠平板放热系数测试装置

一 . 实验目的
1. 了解对流换热的实验研究方法。
2. 了解空气流速及平板壁面温度的测量的方法，测定空气横掠平板平均表面传热系数，根据对受强迫运动放热过程的相似分析，并将结果整理成准则关系式。
3. 学习测量风速、温度、热量的基本技能。
二 . 技术指标
1. 装置工作环境：常温、常压下运行。
2. 工作电源：电压 AC220V±10% 、 50Hz ，单相三线制，功率≤ 1500w ；安全保护：具有接地保护，漏电保护，过流保护。
3. 线槽：用于电源线和控制线安装，绝缘、防弧、阻燃自熄，尺寸 30*30mm 。
4.304 不锈钢台面、不锈钢框架实验台（ 30*30mm 不锈钢方管、配脚轮均为万向轮带禁锢脚）。
5. 装置外型尺寸： 1950×500×1550mm 。
三 . 主要配置及参数
1. 实验装置主要由风道、进口集流段、整流格栅段、平板试件、平板加热器等组成：
　　　 ①矩形风道：材质透明有机玻璃、壁厚 6mm ；包含风道压力和空气温度测量段、试件段、变径段（测腔体温度），测速段和风机段。
　　　 ②进口集流段、整流格栅段：材质 304 不锈钢。
　　　 ③平板试件 2 块：尺寸 280mm*196mm*3mm ，表面黑度 ε=0.2 ，导热系数 λ=15(W/m ℃ ) 。
　　　 ④平板加热器：云母片缠绕加热丝，尺寸 300mm*200mm*8.4mm ，加热功率 500W ，内有 4 路温度。 2. 离心风机 1 台：电压 220V 、功率 330W 、频率 50HZ 、转速 2800r/min 、风量 13m3/min 、风压 460Pa 、绝缘 B 级。
3. 变频器 1 台： AC220V 、功率 750w 、 0.75kw 、单项进单项出、 0 ～ 50HZ 变频调节风量。
4.L 型毕托管 1 个： 304 不锈钢材质，系数 0.999~0.998 。
5. 红油斜管微压计 2 个： Dwyer 、 -10~600pa ，含红油 1 瓶，双色管 1 条。
6. 八通道巡检仪 1 个：供电电源 220V 、 160*80 横表、万能输入（含 4-20mA ）。
7. 温度传感器 8 个：分度号 PT100 ，测温范围： -200 ℃ ~420 ℃ ，测量精度 0.1 ℃ 。
8. 数显电压表：量程 AC500V ，测量精度 0.5% 。
9. 数字电流表：量程 AC10A 。
10. 电源控制系统：双面亚光密纹喷塑电控箱 1 只，控制箱面板采用深蓝色楷体；电位器、变频器控制面板、调节旋钮；正泰电器：带灯自锁按钮开关、漏电保护空气开关等组成。
