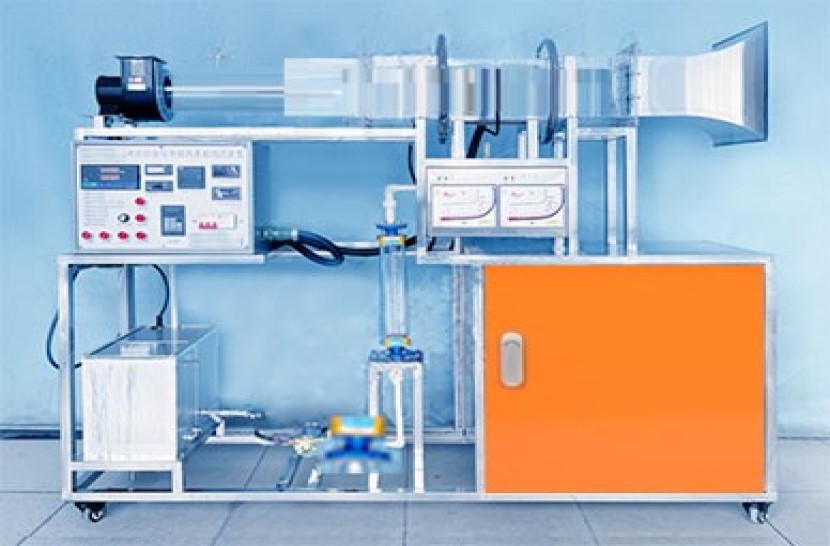

强迫对流综合试件放热系数测试实验设备 JG ACC-R012 型 强迫对流综合试件放热系数测试装置

一 . 实验目的
1. 了解对流放热的实验研究方法。
2. 测定空气横向流过单管表面时的平均放热系数 a ，并将实验数据整理成准则方程式。
3. 学习测量风速、温度、热量的基本技能，可实现以下实验测试：
　　　 ①强迫对流单管管外放热系数测试。
　　　 ②强迫对流管簇管外放热系数测试。
　　　 ③强迫对流空气横掠平板及横掠旋转圆柱放热系数测试。
　　　 ④强迫对流空气通过水换热器换热系数测试。
二 . 技术指标
1. 装置工作坏境：常温、常压下运行。
2. 工作电源：电压 AC380V±10% 、 50Hz ，三相五线制、功率≤ 6KW ；安全保护：具有接地保护，漏电保护，过流保护。
3.304 不锈钢台面、不锈钢框架实验台（ 30*30mm 不锈钢方管、配脚轮均为万向轮带禁锢脚）。
4. 装置外形尺寸： 1950×500×1550mm 。
三 . 主要配置及参数
1. 实验风道：透明有机玻璃材质，分为测速段，腔体段，测压段，实验段，集风口，不锈钢整流栅板、不锈钢进口集流器、
2. 汽 - 液翅片管试件： 6mm 透明有机玻璃材质、尺寸 200mm*200mm*300mm 、内有表冷器、铝制翅片。
3. 横掠平板试件：材质透明有机玻璃、壁厚 6mm 、尺寸 100mm*200mm*300mm 、内有加热板：采用紫铜板 ; 尺寸 280mm*196mm*3mm ，表面黑度 ε=0.2 ，导热系数 λ=15(W/m ℃ ) 平板加热器：云母片缠绕加热丝，外形尺寸 300mm*200mm*8.4mm ，加热功率 500W ，内有 4 路温度。
4. 单管换热器试件：材质透明有机玻璃、壁厚 6mm 、尺寸 200mm*100mm*300mm 、内有 φ40mm*199mm 、壁厚 2mm 、紫铜材质四周中心处均匀分布 4 个 K 型传感器 , 石英加热管加热，电压 220V 、功率 500W 。
5. 管簇试件：材质透明有机玻璃、壁厚 6mm 、尺寸 200mm*200mm*300mm 、内有 20 个翅片管：材质内衬不锈钢外铝制、尺寸外径 φ34mm*212mm 、数量 60 ，翅片长度 170mm ，厚度 0.5mm 、管内径 φ15mm 、顺排管簇、 5 排、每排 4 根、管簇第三排为实验管、内有石英加热管 4 根、每根电压 220V 、功率 500W,4 路温度。
6. 旋转圆柱试件：材质透明有机玻璃、壁厚 6mm 、尺寸 200mm*100mm*300mm 、内有 φ40mm*199mm 、壁厚 2mm 、紫铜材质外侧中心处 1 路温度 , 石英加热管加热，电压 220V 、功率 500W 、角度可旋转 0~360° 。
7.L 型毕托管 1 个： 304 不锈钢材质，系数 0.999~0.998 。
8.Dwyer 、红油斜管微压计 2 个： -10~600pa ，含红油 1 瓶，双色管 1 条。
9. 加热水箱 1 个：材质 304 不锈钢、壁厚 1.5mm 、尺寸 250mm*450mm*330mm 。
10. 电加热器 3 个： U 型加热棒，功率 1500W ，电加热器配备电子集成固体调压模块无机调节。
11. 循环水泵 1 台：电压 220V 、功率 120W 、额定流量 10L/min 、额定扬程 12m 。
12. 流量调节与控制：法兰连接式玻璃转子流量计 1 个、液体、 40~400L/h 。
13.8 路巡检仪：供电电源 220V 、 160*80 横表、万能输入（含 4-20mA ）
14. 温度传感器 17 个：分度号 PT100 、测量范围 -200~420 ℃ 。
15. 温控仪 2 个：电压 220V 、 1 路继电器输出、继电器容量 10A 、温控测控范围 -30~300 ℃ 、分辨率 0.1 ℃ 、环境要求 -10 ℃ ~60 ℃ 、 4 米温控线
16. 离心风机 1 台：电压 220V 、功率 330W 、频率 50HZ 、转速 2800r/min 、风量 13m3/min 、风压 460Pa 、绝缘 B 级。
17. 变频器 1 个：电压 220V 、功率 0.75kw 、单进单出。
18. 三相智能数显仪表：显示三个加热电流，四位一体 LED 显示，精度等级： ±0.5 ％ FS±1 字。 19. 电源控制系统：双面亚光密纹喷塑电控箱 1 只，控制箱面板采用深蓝色楷体；数显温控表、数显电压表、数显电流表、变频器控制面板；正泰电器：带灯自锁按钮开关、漏电保护空气开关等组成。
