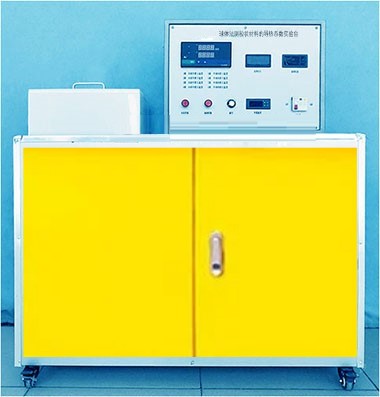

球体法测粒状材料的导热系数实验装置设备 JG ACC-R091 型 球体法测粒状材料的导热系数实验台
一 . 实验目的
1. 本实验装置热源球体：在铜球内部安装加热棒，外部套一个不锈钢球。
2. 外部球壳：分为内层和外层，内层和外层之间通入循环水冷却。
3. 热源不锈钢球体与外部球壳内层内表面之间填装珍珠岩。
4. 在热源不锈钢球外表面布置上下左右 4 个热电偶，外部球壳内层内表面布置上下左右 4 个热电偶，测量环境温度。
二 . 实验目的
　　 球体法测粒状材料的导热系数是基于等厚度球状壁的一维稳态导热过程，适用于测量粒状松散材料的导热系数，本实验台用于测定珍珠岩的导热系数。
三 . 技术指标
1. 装置工作环境：常温、常压下运行。
2. 实验工况改变热平衡时间：≦ 30 分钟。
3. 实测发热棒温度稳定度： ±0.1 ℃ ，温度测量误差 ±1% 。
4. 工作电源：电压 AC220V 、 50Hz ，单相三线制，功率≤ 1100w ；安全保护：具有接地保护、漏电保护、过流保护。
5.304 不锈钢台面、不锈钢框架实验台（ 30*30mm 不锈钢方管、配脚轮均为万向轮带禁锢脚）。
6. 装置外形尺寸： 1100×500×1150mm 。

四 . 主要配置及参数
1. 黄铜球： φ60mm 。
2. 加热装置：柱状加热丝，电压 220V 、功率 150W 。
3. 不锈钢双层双水冷球体：热源不锈钢球体直径： 80mm ；外部不锈钢球体：内表面直径为 150mm
4. 测量材料：珍珠岩。
5.8 路巡检仪 1 只：供电电源 220V 、 160*80 横表、万能输入（含 4-20mA ）。
6. 温控仪 1 只：电压 220V 、分度号 PT100 、量程 0~400.0 ℃ 、继电器输出。
7. 温度传感器 7 个：分度号 PT100 、测量范围 -200~420 ℃ 。
8. 高精度电流电压调节装置 1 台，精度调节等级 0.1% 。
9. 循环水泵 1 台：电压 220V 、功率 20W 、扬程 1.5 米、流量 900L/h 。
10. 循环水箱： 304 不锈钢材质、壁厚 1.5mm 、 400mm*440mm*300mm 。
11. 球阀、弯头、接头、箱体和箱盖： 304 不锈钢材质。
12. 电源控制系统：双面亚光密纹喷塑电控箱 1 只，控制箱面板采用深蓝色楷体；电压表、有功功率表；正泰电器：带灯自锁按钮开关、漏电保护空气开关等组成。
