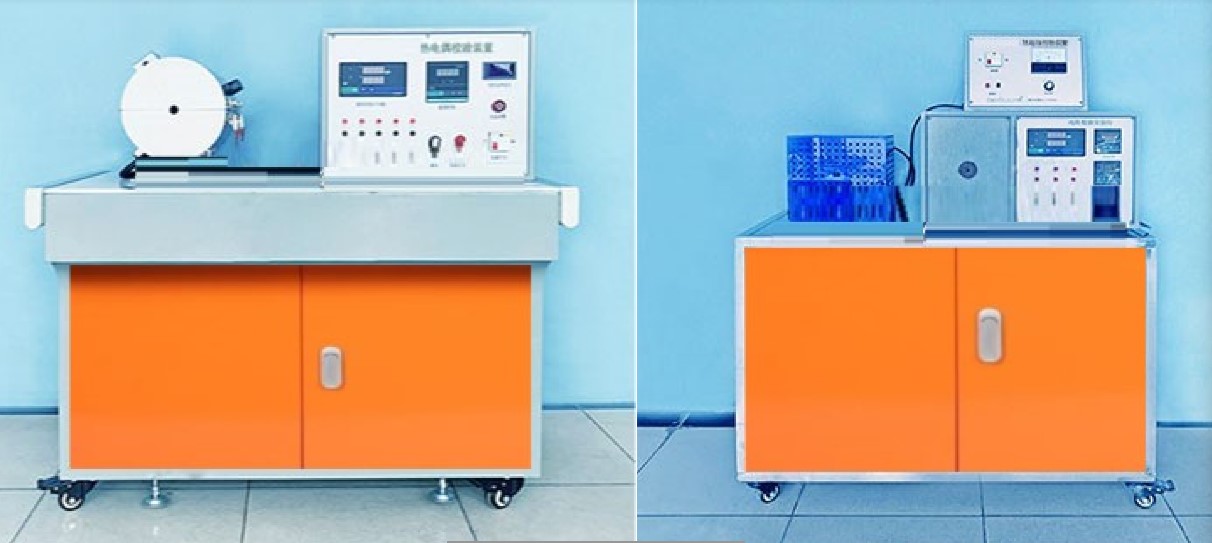

JG ACC-R035 热电偶校验装置
一 . 实验目的
用于对中温区工作热电偶的标定和校验。
二 . 技术指标
1. 热电势测量范围： K 型， 0-24.9055mV ， E 型， 0-45.093mV ， J 型， 0-33.102mV （在 0-600 ℃ 测温范围内由热电偶分度表查得）。
2. 热电偶温度测量范围 0 ～ 600 ℃ 。
3. 控温精度 ±0.2 ℃ 。
4. 工作电源 AC220V 、 50Hz ，单相三线制、功率 1000W 。安全保护：具有接地保护、漏电保护、过流保护。
5. 装置外形尺寸： 1300×680×1350mm 。
三 . 主要配置及参数
1. 高保温专用管式电炉：干式加热炉，陶瓷纤维开启式，电压 220V ，加热功率 500W ，最高温度 1100° ，炉长度 340mm ，加热区 240mm ，外径 250mm 。
2. 智能巡检仪： SWP - MD806- 00 - 23 - N ，万能分度号输入， 8~16 通道可选择，测量范围： 4-20mA/0 - 1000 ， AC220V/50Hz ，精度： 0.5% 。
3. 数显交流电压 / 流表： TS-SZB-5135 ，数字面板表，量程 AC 10A/AC 500V ，测量精度， 0.5% ，输入方式，隔离。
4. 智能温控仪表：型号， CHB702-011-0111016 ，分度号， K 型，控制方式： PID 控制，输入方式：热电阻输入，输入类型： K 分度，输出类型：继电器触点开关输出，无制冷输出，温度范围， 0-999 ℃ 。
5. 单相集成移相交流调压模块（电位器）：调节电压。
6. 温度传感器： K 、 E 、 J 型热电偶及被检热电偶， K 型在 375-1000 ℃ 、 E 型在 375-800 ℃ 、 J 型在 375-750 ℃ 范围内精度等级为Ⅰ级。
7. 正负极接线柱：四对，正极红色，负极黑色。
8. 报警装置。
9. 电源控制系统：双面亚光密纹喷塑电控箱 1 只、漏电保护器（德力西）、带灯自锁按钮开关（正泰）、调节旋钮、线槽等组成，控制箱面板采用深蓝色楷体。
10. 双面亚光密纹喷塑实验桌（配万向轮及禁锢脚、调整角可调整桌面水平及固定）。
JG ACC-R046 型 热电阻校验装置
一 . 实验目的
1. 学会热电阻校验装置的使用方法。
2. 通过实验进行热电阻温度计的标定和检验，对热电偶和温度计检验。
3. 标定热电阻及低温热电偶。
二 . 技术指标
1. 装置工作环境：常温、常压下运行。
2. 温度测量范围：制冷温度最低可达 -20 ℃ 、加热温度最高可达 +200 ℃ 。
3. 工作电源：电压 AC220V 、 50Hz ，单相三线制、功率≤ 600w ；安全保护：具有接地保护、漏电保护、过流保护。
4. 线槽：用于电源线和控制线安装，绝缘、防弧、阻燃自熄，尺寸 30*30mm 。
5.304 不锈钢台面、不锈钢框架实验台（ 38*38mm 不锈钢方管、配脚轮均为万向轮带禁锢脚）。
6. 装置外形尺寸： 940×500×1120mm 。
三 . 主要配置及参数
1. 半导体制冷模块 1 套：半导体 35L 冷水机，电压 DC12V 、功率 72W 、配套电源。
2. 不锈钢干式加热炉 1 套：材质 304 不锈钢、壁厚 1.5mm 、电压 200V 、功率 500W 、尺寸 300mm*200mm*270mm 。
3. 陶瓷管 1 根：耐温 900 ℃ 。
4. 高铝管 2 根：耐温 1200 ℃ 。
5.8 路巡检仪 1 只：供电电源 220V 、 160*80 横表、万能输入（含 4-20mA ）。
6. 温控仪 1 台：电压 220V 、分度号 K 、量程 0~999 ℃ 、继电器输出。
7. 温控仪 1 台：电压 220V 、 1 路继电器输出、继电器容量 10A 、温控测控范围 -30~300 ℃ 、分辨率 0.1 ℃ 。
8. 水箱 1 只： 304 不锈钢材质、尺寸 300mm*300mm*300mm 。
9. 水泵 1 台：电压 220V 、功率 35W 、扬程 2.0 米、流量 2000L/h 。
10. 热电偶 2 根：分度号 K 、测量范围 0~800 ℃ 。
11. 热电阻 6 根：分度号 PT100 、测量范围 -200~420 ℃ 、规格 4*200*1200mm 。
12. 万用表 1 只：直流电压 0.1mV~1000V± （ 0.5 ％ +3 ）、交流电压 0.001V~750V± （ 0.8 ％ +5 ）、直流电流 0.1μA~20A± （ 0.8 ％ +10 ）、交流电流 0.01mA~20A± （ 2.0 ％ +5 ）、电阻 0.1Ω~20MΩ± （ 0.8 ％ +3 ）、电容 1nF~20000uF± （ 2.5 ％ +20 ）、操作方式手动量程、 NCV 测量。
13. 电源控制系统：双面亚光密纹喷塑电控箱 1 只，控制箱面板采用深蓝色楷体；有功功率表、单相固态调压器；正泰电器：带灯自锁按钮开关、漏电保护空气开关等组成。
