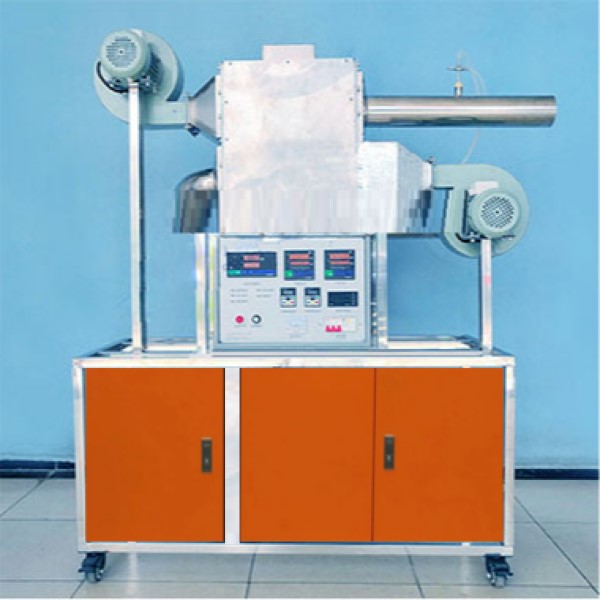

热管换热器实验装置设备 JG ACC-R029 型 热管换热器实验台

一 . 实验目的
1. 了解热管换热器实验台的工作原理。
2. 熟悉热管换热器实验台的使用方法。
3. 掌握热管换热器换热量 Q 和传热系数 K 的测量和计算方法。
二 . 技术指标
1. 实验台参数：冷段出口内径 D=100mm ，热段出口内径 D=100mm ，翅片直径 40mm 。
2. 工作电源：电压 AC380V±10% 、 50Hz ，三相五线制、功率≤ 3000W ；安全保护：具有接地保护、漏电保护、过流保护。
3. 线槽：用于电源线和控制线安装，绝缘、防弧、阻燃自熄，尺寸 30*30mm 。
4.304 不锈钢台面、不锈钢框架实验台（ 30*30mm 不锈钢方管、配脚轮均为万向轮带禁锢脚）。
5. 装置外形尺寸： 1400×600×1650mm 。
三 . 主要配置及参数
1. 热管换热器，不锈钢加热段加热风道、不锈钢受热段风道。
2. 翅片管 11 根： 304 不锈钢管和铝片，叉排，外 φ40mm 、内 φ20mm 。
3. 干烧型翅片加热管： M 型、电压 220V 、功率 1200w 。
4. 低噪声离心式鼓风机 2 台：电压 380V 、功率 750W 、风量 1200m3/h 、转速 2800r/min 、全压 1210pa 。
5. 变频器 2 套：电压 380V ，功率 1500W ，控制风机转矩调节风量大小。
6.L 型毕托管 1 只： 304 不锈钢材质，系数 0.999~0.998 。
7. 红油斜管微压计 2 个： Dwyer 、 -10~600pa 、含红油 1 瓶、双色管 1 条。
8.8 路巡检仪 1 只：供电电源 220V 、 160*80 横表、万能输入（含 4-20mA ）。
9. 温度传感器 5 个：分度号 PT100 、测量范围 -200~420 ℃ 。
10. 电源控制系统： 304 不锈钢电控箱 1 只，控制箱面板采用深蓝色楷体；数字电压表、数字电流表、单相固态调压器；正泰电器：带灯自锁按钮开关、漏电保护器等组成。
