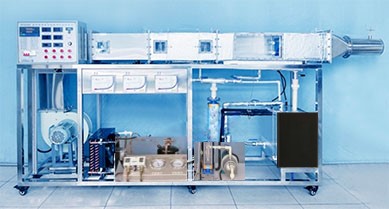

表冷器喷水室性能实验装置 JG ACC-Z002 表冷器喷水室性能实验台
一 . 实验目的
1. 了解喷水室及表冷器与空气之间的热湿交换过程。
2. 通过实验加深对直接接触式和表面式热湿交换概念地理解。
3. 掌握测量喷水室和表冷器进出水和空气进出口温度、相对湿度、阻力特性的方法。
4. 熟悉换热量、热交换效率系数和接触系数的测定方法。

二 . 技术指标
1. ★ 干湿球温度测量的空气相对湿度与湿度表测出来的误差在 5% 以内。
2. 工作电源：电压 AC380V±10% 、 50Hz ，三相五线制、功率≤ 8000w ；安全保护：具有接地保护、漏电保护、过流保护。
3. 线槽：用于电源线和控制线安装，绝缘、防弧、阻燃自熄，尺寸 30*30mm 。
4. 不锈钢框架实验台（ 38*38mm 不锈钢方管、配脚轮均为万向轮带禁锢脚）。
5. 装置外形尺寸： 3210*650*1500mm 。
三 . 主要配置及参数
1. 冷水系统：水箱及电加热器、压缩机及配套储液罐、干燥过滤器、风冷冷凝器， 15m 蒸发器盘管。
2. 压缩机 1 台：电压 220V~240V 功率 800W 、频率 50HZ 、 1P 定频、制冷剂 R22 、制冷量 2600W 、涡旋式结构（转子压缩机）。
3. 制冷机组储液罐 1 个：温度范围 -40 ℃ ~+130 ℃ 、进口内径 φ9.6mm 、出口内径 φ9.3mm 、最大工作压力 4.2MPa 、规格 2.2L 、适用制冷剂 R12 、 R22 、 R134a 、 R404A 、 R410 、 R502 、 R507 。
4. 干燥过滤器 1 个：温度范围 -40 ℃ ~+120 ℃ 、单向 10mm 螺纹接口、最大工作压力 4.5MPa/650Psig 。
5. 风冷冷凝器带风机 1 套：翅片厚度 0.105mm 、间距 2.8mm ，风机电压 220V 、功率 90W 、转速 1300r/min 。
6.15m 蒸发器盘管 1 套：材质钛合金。
7. 热力膨胀阀 1 个：蒸发温度范围 -40 ℃ ~+10 ℃ 、名义制冷量 1T （冷吨）、 3.5KW （千瓦）、 3024Kcal/h （大卡）、接口螺纹进口端 5/8-18UNF 、出口端 3/4-16UNF 、内平衡、最大工作压力 2.0MPa 、最大测试压力 3.0MPa 、适用 R22 制冷剂。
8. 储水箱： 304 不锈钢材质、壁厚 1.5mm 、尺寸 590mm*280mm*440mm 、外部包保温棉。
9.U 型加热管：电压 220V 、功率 1500W 、 3 组。
10. 不锈钢喷射泵 1 台：电压 200V 、功率 550W 、额定流量 2.5m3/h 、额定扬程 16m 、配管内径 φ25mm 。
11. 法兰连接式玻璃转子流量计 1 个：液体、 100-1000L/H 。
12. 表冷器 1 个：铝制翅片。
