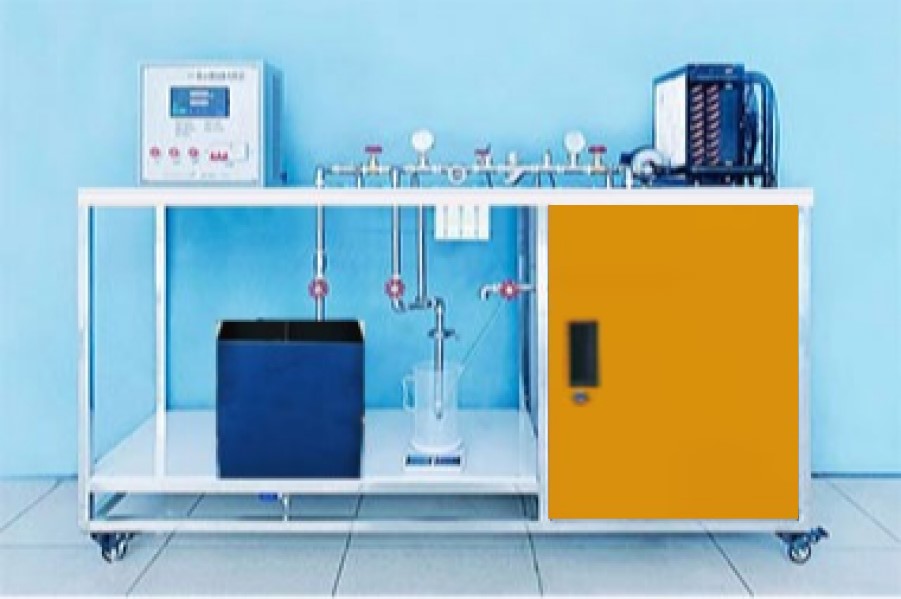

疏水器性能实验装置 JG ACC-R281 型 疏水器性能实验台
一 . 实验目的
1. 了解和掌握疏水器性能的测定方法和有关的计算。
2. 掌握疏水器在蒸汽供给管路中作用和使用方法。
二 . 技术指标
1. 装置工作环境：常温、常压下运行。
2. 工作电源：工作电压 380V ，功率 9kW 。安全保护：具有接地保护、漏电保护、过流保护。
3. 电源线路及控制线的安装：须使用环保阻燃电气配线槽，规范整理符合国家标准，具有绝缘、防弧、阻燃自熄等特点，布线整齐，安装可靠，便于查找、维修和调换线路。
4. 装置外形尺寸： 1900×600×1350mm 。

三 . 主要配置及参数
1. 蒸汽发生器：容积约为 0.04 立方米，电接点式压力表控制蒸汽压力，保证设备安全，配有液位计 , 长 350mm ，安全泄压阀。
2. 风冷冷凝器：翅片铜管散热，配有低速风机辅助散热，电机电压 220V ， 0.7A ， 50HZ ，功率为 90W 。
3. 电接点式压力表：通过设置高低压范围来保证蒸汽发生器的安全，可测量压力范围为 -0.1Mpa-0.3Mpa ，电压为 380V ， 30VA 。
4. 疏水阀：圆盘式疏水阀，蒸汽工作范围 ;1.6Mpa ，最高工作温度 200 ℃ ，自带过滤；阀后配有不锈钢 304 叶轮水流指示器（视液镜）。
5. 压力真空表：测量范围 -0.1Mpa-0.3Mpa ，精度级别为 2.5 。
6. 电磁式球阀：工作温度： 200 ℃ ，工作压力 1.6Mpa 。
7. 温度传感器： K 型热电偶，热电偶温度测量范围 0 ～ 600 ℃ ，控温精度 ±0.2 ℃ 。
8. 连接管路为不锈钢管，规格 φ20mm ，控制阀门为铜制闸阀 6 支，规格 φ20mm, 单向止回阀 1 支，规格 φ20mm ，配一个电子秤。
9. 巡检仪： 8 路巡检仪， SWP - MD806- 00 - 23 - N ，测量范围： 4-20mA/0 - 1000 ， AC220V/50Hz ，精度： 0.5% 。
10. 排水箱： 304 不锈钢材质，容积约为 0.04m? ，规格为 300×300×350mm ，壁厚 1.5mm 。
11. 电源控制系统：双面亚光密纹喷塑电控箱 1 只、漏电保护器（德力西）、带灯自锁按钮开关（正泰）、线槽等组成，控制箱面板采用深蓝色楷体。
12. 不锈钢框架实验台（ 30*30mm 不锈钢方管、配脚轮均为万向轮带禁锢脚）。
