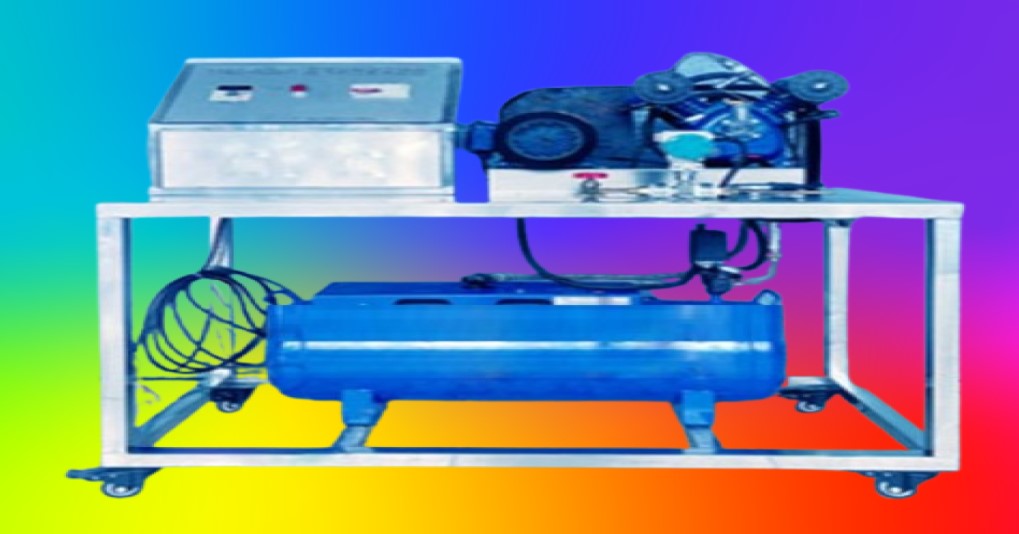

压气机性能实验装置 JG ACC-R026 Ⅲ 型 压气机性能实验台

一 . 实验目的
1. 了解活塞式压气机的工作原理和构造。
2. 根据实验测量的数据，掌握计算压气机的定温压缩效率和容积效率的方法。
3. 分析影响压气机性能的因素。
二 . 技术指标
1. 装置工作环境：常温、常压下运行。
2. 可采集压气机 P-α 图 ( 一个活塞行程的压力与转角关系图 ) 和生成 P-V 图。
3. 工作电源： 380V±10% ， 50Hz 。安全保护：具有接地保护，漏电保护，过流保护。
4. 电源线路及控制线的安装：须使用环保阻燃电气配线槽，规范整理符合国家标准，具有绝缘、防弧、阻燃自熄等特点，布线整齐，安装可靠，便于查找、维修和调换线路。
5. 装置外型尺寸： 1200×600×1350mm 。
三 . 主要配置及参数
1. 压气机：工作压力 0.8mpa ，转速 1040rpm ，电机功率 1.5KW ，排气量 0.12m3/min ，容积 40l, 电压频率 380V/50HZ 。
2. 压力变送器： 0~1Mpa ， 0~1.6Mpa ，精度等级 2.5 级，输出 4~20mA ，精度 0.5 ％ FS ，供电 24VDC 。
3. 温度变送器：量程 0~100 ℃ ，输出 4~20mA ，精度 0.5 ％ FS ，供电 24VDC 。
4. 智能涡街流量计：输出 1~5V ，准确度 0.5 ％，供电方式 24V ，额定压力： 6.3Mpa ，检定范围： 0.6~6m3/h 。
5. 采集板卡：阿尔泰 USB3202 。
6. 涡街流量计 ： DN15 口径，定制螺纹连接，本体材质 304 ， DC24V 供电显示带 2-10V 电压信号输出，配温压补偿，测压缩空气 ，耐压 1.6MPA ，耐温 250 度，工况流量范围： 4-20m?/h 。
7. 变频器： 1.5KW/380V 三相 通用电机，进线出线均为 380V 。
8. 角度传感器：型号 GT-A ：供电电压 DC12~24V 、测量角度 0-360° ，弹性柔性连轴器。
9. 实验设备（控制对象）软件，计算机 1 台（用户自配）。
10. 不锈钢框架实验台（ 30*30mm 不锈钢方管、配脚轮均为万向轮带禁锢脚）。
