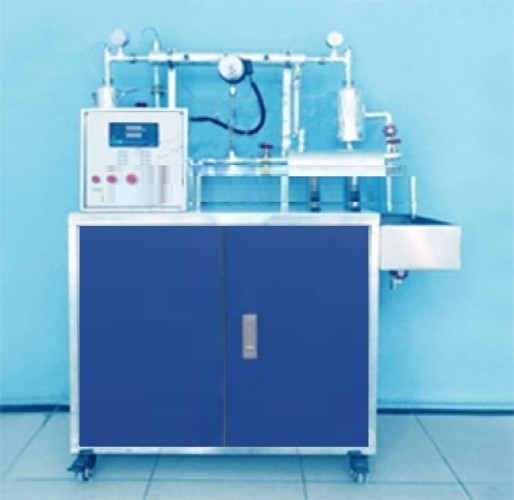

蒸汽冷凝时传热与给热系数测试实验台 JG ACC-R010 型 蒸汽冷凝时传热和给热系数测试装置

一 . 实验目的
1. 掌握蒸汽冷凝换热的换热量 Φ 和表面传热系数 h 及总传热系数 K 的测试和计算方法。
2. 熟悉冷凝换热测试装置的工作原理和使用方法。
3. 了解不同蒸汽压力下的冷凝换热时表面传热系数的变化规律。
二 . 技术指标
1. 装置整体配置有多处温度、压力测点，试验压力小于 0.3Mpa ，温度小于 130 ℃ 。
2. 装置测量：温度测量点≥ 4 套，压力测量点 2 个。
3. 供水：需要外接自来水。实验室需要有排水系统。
4. 工作电源：电压 AC380V±10% 、 50Hz ，三相五线制，功率≤ 9000W ；安全保护：具有接地保护、漏电保护、过流保护。
5. 线槽：用于电源线和控制线安装，绝缘、防弧、阻燃自熄，尺寸 30*30mm 。
6.304 不锈钢台面、不锈钢框架实验台（ 30*30mm 不锈钢方管、配脚轮均为万向轮带禁锢脚）。
7. 装置外形尺寸： 1360×550×1570mm 。
三 . 主要配置及参数
1. 蒸汽发生器 1 套： 304 不锈钢材质、壁厚 2mm 、配有加热管、安全阀、蒸汽发生器缓冲罐、玻璃管液位计、隔热装置、进水管路、放空阀。
2.U 型加热管：电压 220V 、功率 3000W 、三组加热。
3. 套管换热器 1 个：内紫铜管，外 304 不锈钢管，有效换热长度≥ 300mm 。
4. 汽水分离罐 1 只： 304 不锈钢材质，压力可调。
5. 冷凝水液位保持罐 1 只： 304 不锈钢材质，可观察罐内凝结水的液位高度。
6. 过冷器盘管换热器 1 个：材质 304 不锈钢、壁厚 1.5mm 、尺寸 φ102mm*300mm 。
7. 计量水箱 1 只： 304 不锈钢材质、壁厚 1.5mm 、尺寸 250mm*480mm*200mm 。
8. 压力表 2 块： -0.1 ～ 0.3MPa ， 0.01MPa/ 格，精度级别 1.6 级。
9. 压力显示及控制系统 1 套： -0.1 ～ 0.3MPa ， 0.01MPa/ 格， AC380V ， 30VA ，高低压可调节，精度级别 1.6 级。
10. 弹簧式安全阀：排放压力 0.3MPa 、 1/2 外丝接口、材质：铜。
11.8 路巡检仪 1 只：供电电源 220V 、 160*80 横表、万能输入（含 4-20mA ）。
12. 温度传感器 9 个：分度号 PT100 、测量范围 -200~420 ℃ 。
13. 实验管路、闸阀、球阀、弯头、三通、内外丝、活接、卡套： 304 不锈钢材质。
14. 电源控制系统：双面亚光密纹喷塑电控箱 1 只，控制箱面板采用深蓝色楷体；单相固态调压器；正泰电器：带灯自锁按钮开关、漏电保护器等组成
