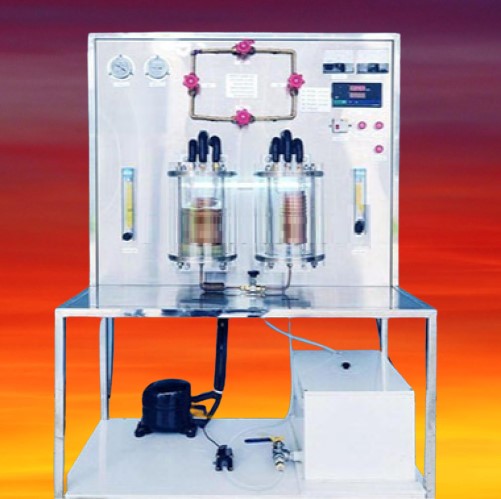

制冷热泵循环演示实验台 JG ACC-Z005 型 制冷 [ 热泵 ] 循环演示装置

一 . 实验目的
1. 进行制冷循环过程和热泵演示，可观察制冷工质的蒸发、冷凝过程及压缩机的工作现象。
2. 用于制冷技术教学实验。
二 . 技术指标
1. 装置工作环境：常温、常压下运行。
2. 工作电源：电压 AC220V±10% 、 50Hz ，单相三线制，功率≤ 2000w ；安全保护：具有接地保护、漏电保护、过流保护。
3. 线槽：用于电源线和控制线安装，绝缘、防弧、阻燃自熄，尺寸 30*30mm 。
4. 不锈钢柜体实验台（ 30*30mm 不锈钢方管、配脚轮均为万向轮带禁锢脚）。
5. 装置外形尺寸： 1010×510×1680mm 。
三 . 主要配置及参数
1. 制冷压缩机：电压 220V~240V 、 1HP 、 R134a 。
2. 玻璃冷凝 / 蒸发罐 2 套：直径 200mm ，冷凝压力低于 0.6MPa ，蒸发压力约 0.2MPa, 耐高温高压无机玻璃材质，强度高、隔热好，配半弧形有机玻璃保护罩。
3. 换热器 2 套：冷凝压力低于 0.2MPa ，蒸发压力 0MPa 左右 , 耐高温；螺旋状铜管盘，高压无机玻璃材质，半弧形有机玻璃保护罩。
4.8 路巡检仪 1 只： 60*80 横表、供电电源 220V 、万能输入（含 4-20mA ）。
5. 温度传感器 5 个：分度号 PT100 、测量范围 -200~420 度。
6. 制冷热泵转换截止阀 4 个：膜片式手阀、黄铜材质、 φ12.8mm 、适用于制冷设备。
7. 耐震压力真空表 2 块：量程 -0.1~0.3Mpa 、精度 2.5 级。
8.P 系列压力控制器 1 个： 220VAC.12A/110VA.C.24A 、压力范围 0.5~6bar 、压差范围 0.6~4bar 、复位形式自动。
9. 机械电压表 / 机械电流表：电压表量程 0~250V ，电流表量程 0~10A ，准确等级 1.5 级。
10. 循环水箱： 304 不锈钢材质、壁厚 1.5mm 、尺寸 340mm*450mm*360mm 。
11. 循环水泵：电压 24V 、功率 28.8W 、流量 600L/h 、扬程 7m 。
12. 流量测量与调节：有机玻璃面板式转子流量计 2 个、水、 4~40L/H 。
13. 日光灯 T4-12W ：电压 220V 。
14. 管道、宝塔头、球阀、卡套针阀： 304 不锈钢材质。
15. 电源控制系统：双面亚光密纹喷塑电控箱 1 只，控制箱面板采用深蓝色楷体；电压表、电流表；正泰电器：带灯自锁按钮开关、漏电保护空气开关等组成。
