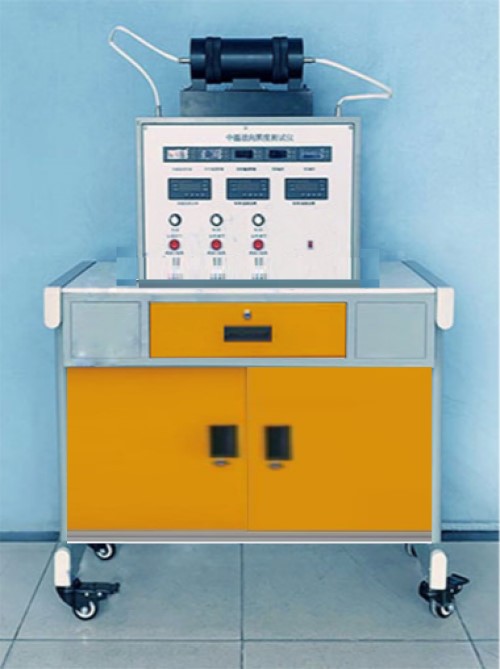

中温法向辐射率测量实验装置 JG ACC-R032 型 中温法向辐射率测量仪

一 . 实验目的
　　 利用比较法测试固体表面法向辐射时的物体黑度：通过对三组加热器电压的调整（热源一组，传导体二组），使热源和传导体的温度基本相同并恒定，然后分别将“待测”（受体为待测物体，具有原来的表面状态）和“黑体 ”（受体仍为待测物体，但表面薰黑）两种状态的受体在相同的时间接受热辐射，测出受到辐射后的温度，再按公式计算出待测物体的黑度。
二 . 技术指标
1. 工作环境：常温、常压下运行。
2. 实验工况改变热平衡时间：≦ 30 分钟。
3. 温度范围： 0-80 ℃ 、温度波动幅度 <0.8 ℃ /30 分钟。
4. 工作电源：电压 220V±10% ， 50Hz ，单项三线制，功率≤ 200w 。安全保护：具有接地保护，漏电保护，过流保护。
5. 装置外形尺寸： 875mm*450mm*1330mm 。
三 . 主要配置及参数
1. 受体： φ100mm*54mm ，辐射热面是 φ50mm 的紫铜板（可被熏黑，做黑体实验）。
2. 热源： φ100mm*54mm ，热源处是直径 50mm 的实心铸铁。
3. 传导腔体：材质为镀黑的铸铁外圆筒， φ100mm ，铸铁的内圆筒外径为 60mm ，长度为 155mm ，石棉保温。
4. 防水加热带：电压 220~230V 、功率 40W 、 3 段加热带、每段 0.5 米。
5. 温控仪 5 套：电压： 220V ，输出： 1 路继电器输出，继电器容量 10A ；温控测控范围： -30-300 ℃ 、分辨率： 0.1 ℃ ；环境要求： -10 ℃ -60 ℃ 、 4 米温控线。
6. 高精度电流电压调节装置 3 个，精度调节等级 0.1%
7. 智能交流功率表 3 个：工作电源 AC/DC85~260V/3W 、输入电压范围 0~400V （ AC ）、输入电流 0.1A 、 1A 、 2.5A 、 5A （电流可瞬间过载 4 倍）。
8. 双面亚光密纹喷塑实验桌（配抽屉、万向轮及禁锢脚、调整角可调整桌面水平及固定）。
9. 电源控制系统：双面亚光密纹喷塑电控箱 1 只，控制箱面板采用深蓝色楷体；调节旋钮；正泰电器：带灯自锁按钮开关、漏电保护器等组成。
