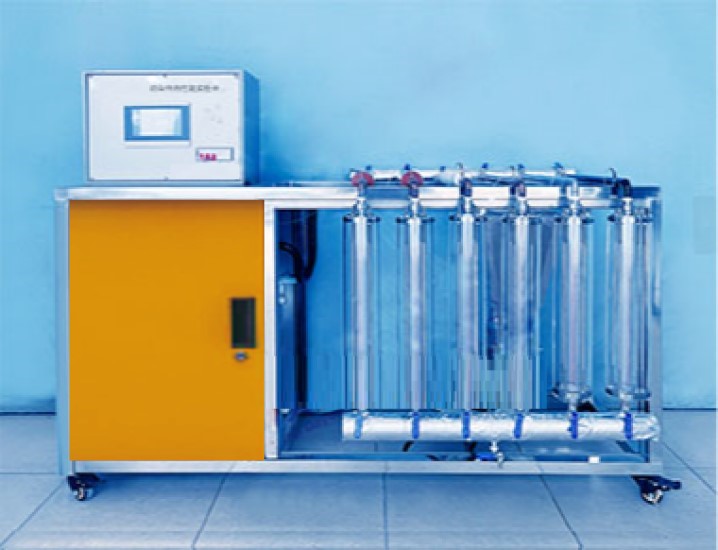

综合传热性能实验装置 JG ACC-R071 型 综合传热性能实验台
一 . 实验目的
1. 可观察和分析在自由对流、强迫对流影响管道传热的传热系数 K 值。
2. 观察由于管道的外表状态及空气流动情况的不同，对管道换热的影响并计算出每根管子的总传热系数 K 值。
二 . 技术指标
1. 实验最高控制温度为 110 ℃ ，安全阀、压力、温度控制器三种安全保护。
2. 工作电源：电压 AC380V±10% 、 50Hz ，三相五线制、功率≤ 5.5kw ；安全保护：具有接地保护、漏电保护、过流保护。
3. 线槽：用于电源线和控制线安装，绝缘、防弧、阻燃自熄，尺寸 30*30mm 。
4.304 不锈钢台面、不锈钢框架实验台（ 38*38mm 不锈钢方管、配脚轮均为万向轮带禁锢脚）。
5. 装置外形尺寸： 1770×600×1450mm 。

三 . 主要配置及参数
1. 六组不同性能的传热管道：
　　 ①裸铜管：紫铜管长度 620mm 。
　　 ②镀黑管：紫铜管长度 620mm 、表面镀黑。
　　 ③镀锌管：紫铜管长度 620mm 、表面镀锌。
　　 ④翅片管：尺寸 φ52*620mm 、数量 153 、翅片厚度 0.5mm 。
　　 ⑤玻璃丝棉保温管：紫铜管长度 620mm ，配保温棉、不锈钢管。
　　 ⑥锯末保温管：紫铜管长度 620mm ，配锯末、不锈钢管。
2. 蒸汽发生器： 304 不锈钢材质，容积约 36L 、外部保温、加水口一个、放水口一个、蒸汽出口一个。
3.U 型加热管 3 个：电压 220V 、功率 1500W 。
4. 蒸汽干管（供汽）：直径 63mm 、 6 个试验管供气孔、一个总进气孔、一个排气孔。 5. 凝结水计量管：直径 40×500mm ，刻度长度 400mm 。
6. 冷凝水蓄水管： 304 不锈钢材质 , 6 个试验管集液孔，一个排液孔。
7. 离心通风机：电压 220V 、功率 200W 、转速 1360r/min 、风量 1380m3/h 、全压 300pa 。
8. 电接点压力表：量程 -0.1~0.3mpa 、精度 1.6 级。
9.8 路巡检仪：供电电源 220V 、 60*80 横表、万能输入（含 4-20mA ）。
10. 温度传感器 8 个：分度号 PT100 、测量范围： -200~420 ℃ 。
11. 弹簧式安全阀：铜、 0.5MPa 、 1/2 外丝接口。
12. 液位计：玻璃管、 φ13*235mm 。
13. 波纹管、管道、弯头、卡箍、球阀 17 个： 304 不锈钢材质。
14. 电源控制系统：双面亚光密纹喷塑电控箱 1 只，控制箱面板采用深蓝色楷体；正泰电器：带灯自锁按钮开关、漏电保护空气开关等组成。
