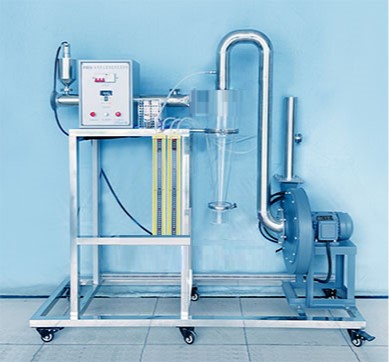

除尘器性能测定实验装置 JG ACC-Z021 除尘器性能测定实验台

一 . 实验目的
1. 学习旋风除尘器除尘原理，掌握烟尘性质、结构尺寸变化、运行状况对除尘器性能的影响。
2. 掌握旋风除尘器入口流速、出口流速、压力损失和阻力系数的测定方法。
3. 掌握旋风除尘器的分割粒径、分级效率和总效率的估算和测定方法。
4. 掌握旋风除尘器在工程应用中的适用范围、设计依据、设计方法、公式计算。
二 . 技术指标
1. 旋风除尘器设计参数：
　　 ① 整套装置动力为负压式，高径比 4 ： 1 。
　　 ② 装置允许含尘质量浓度 <1mg/m3 ；配置至少六种粉尘。
　　 ③ 旋风除尘器入口设计气流速度 14~24m/s ，设计气流速度可调。
　　 ④ 旋风除尘器的压力损失≤ 1500Pa 。
　　 ⑤ 除尘器的总除尘效率≥ 75% 。
　　 ⑥ 按照工程设计要求设计筒体、锥体、进气管、排气管、排尘口、旋流阻断器和卸灰室等部件尺寸，装置运行满足以上设计参数要求，标书中提供各部分的设计尺寸与计算过程，验证是否符合。
2. 工作电源：电压 AC380V±10% 、 50Hz ，三相五线制，功率≤ 950w ；安全保护：具有接地保护、漏电保护、过流保护。
3. 线槽：用于电源线和控制线安装，绝缘、防弧、阻燃自熄，尺寸 30*30mm 。
4. 实验通风管路、弯头、卡盘、宝塔头：材质均为 304 不锈钢。
5. 台面采用 304 不锈钢板，不锈钢框架实验台（ 38*38mm 不锈钢方管、脚轮均为万向带禁锢）。
6. 装置外形尺寸： 1650mm×516mm×1650mm 。

三 . 主要配置及参数
1. 旋风除尘器 1 套：透明有机玻璃材质、壁厚 5mm 。
2. 卸灰室 1 套：材质透明有机玻璃管、含旋流阻断器、 φ100mm*80mm ，卡盘连接，方便装卸。
3. 粉尘分布器 1 套，含电机 1 台： 304 不锈钢、壁厚 1.5mm 、 φ102*110mm 。
4. 气尘混合装置 1 套： PP 材质混合芯叶管道静态混合器。
5.U 形压力计 2 个：玻璃材质。
6.L 型皮托管 1 套： 304 不锈钢材质，系数 0.999~0.998 。
7. 浓度人工检测口 2 个、风压检测口 2 个、透明测压软管 1 批。
8. 离心通风机 1 台：电压 380V 、功率 0.75KW 、频率 50Hz 、流量 402~545m3/h 、全压 2223-2262Pa 、转速 2830r/min 。
9. 变频器 1 套：电压 380V ，功率 750W ，控制风机转矩调节风量大小。
10. 六种粉尘各 0.5KG 。
11. 电源控制系统：双面亚光密纹喷塑电控箱 1 只，控制箱面板采用深蓝色楷体；开关电源；正泰电器：接触器、带灯自锁按钮开关、漏电保护器等组成。
12. 实验指导书作为验收标准，
