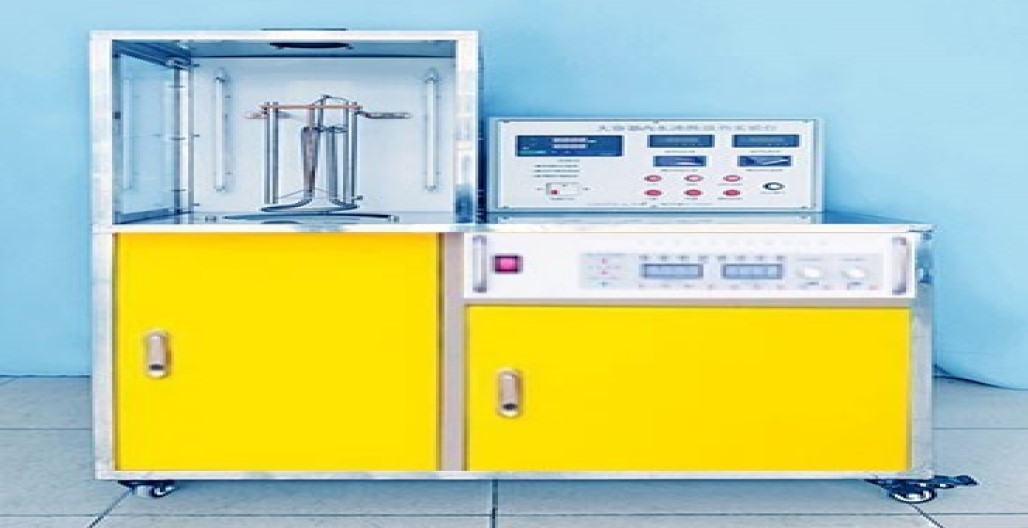

大容器内水沸腾放热实验装置 JG ACC-R015 大容器内水沸腾放热实验台

一 . 实验目的
1. 观察水在大容器内沸腾的现象。
2. 建立起水泡状沸腾的感性认识。
3. 改变试件的热负荷，同时测定加热功率及表面温度，以热负荷和温差 ta-ts 为坐标，即可绘制大容器内水泡状沸腾区的沸腾曲线。
二 . 技术指标
1. 装置工作环境：常温、常压下运行。
2. 工作电源： AC220V 、 50Hz ，单相三线制、功率 2500W 。安全保护：具有接地保护、漏电保护、过流保护。
3. 电源线路及控制线的安装：须使用环保阻燃电气配线槽，规范整理符合国家标准，具有绝缘、防弧、阻燃自熄等特点，布线整齐，安装可靠，便于查找、维修和调换线路。 4. 装置外形尺寸： 1050×600×1500mm 。
三 . 主要配置及参数
1. 实验试件管： 304 不锈钢，管径 D1=4mm ， L=110mm ，试件不可更换，试件测温传感器： PT100 。
2. 辅助加热器加热功率： 1500W ，加热器管直径： D2=10mm 。
3. 大容器（烧杯）： 5000ml 。
4. 不锈钢实验台和可调整烧杯高度的烧杯升降台（电动操作）电机： AC220V ， 50/60HZ ，功率： 14W ，转数 30r/min 。
5. 限位器： 2 个， 15A ， 1/2HP ， 125 ， 250VAC ， 0.6A ， 125VDC ， 0.3A ， 250VDC 。
6. 可控硅低电压大电流可调稳压整流器（直流电源）：交流输入 AC220±15 ， 50HZ±10 ％，稳压精度：源效应：≤ 0.2 ％有效值，时漂：≤ 0.3 ％有效值，温漂：≤ 0.03 ％有效值 / ℃ ，负载效应：≤ 0.3 ％有效值，稳流精度：源效应：≤ 0.2 ％有效值，时漂：≤ 0.8 ％有效值，温漂：≤ 0.03 ％有效值 / ℃ ，负载效应：≤ 0.3 ％有效值，输出： 0-20V 、 0-100A ；
7. 热电偶：分度号： K 型，测试范围： 0-800 度，允差值： ±1.5 ℃ 。
8. 巡检仪：测试范围： 4-20mA/0-1000 ， AC220V/50HZ ，精度： 0.5% 。
9. 分流器： 100A ， 75mv ，准确精度， 0.5 级。
10. 数显交流电压表、电流表： AC220V ， 0-10A 。
11. 数显直流电压表、电流表： DC0-50V ， 0-5A 。
12. 铜螺丝 M10×50 、铜支架；
13. 照明日光灯： 2 个， T4 ，功率 12w 。
14. 风机：小型， 220-240V ， 50/60HZ ， 0.14A ，用于散发热量。
15. 电源控制系统：双面亚光密纹喷塑电控箱 1 只、漏电保护器（德力西）、带灯自锁按钮开关（正泰）、线槽等组成，控制箱面板采用深蓝色楷体。
16.304 不锈钢安装控制柜（配有弹跳柜锁，框架采用 30*30mm 不锈钢方管、配脚轮均为万向轮带禁锢脚）。
