气体应对截面自传热能瞬态热线法非金属固体导热系数测试仪 JG ACC-R241 非 [ 准 ] 稳态导热仪

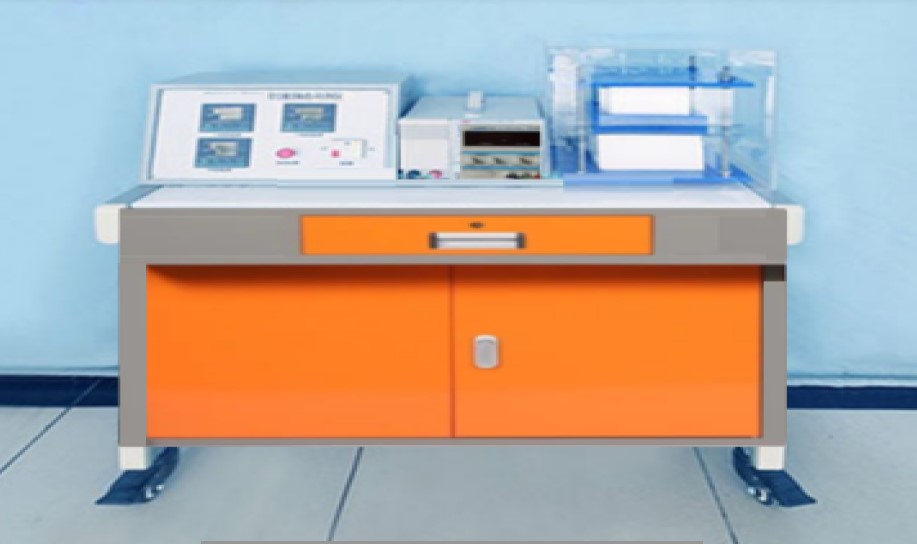

非准稳态导热仪实验装置 JG ACC-R241 非 [ 准 ] 稳态导热仪
　　　　　　　　　 （瞬态热线法非金属固体导热系数测试仪 -- 气体应对截面自传热能实验测定系统）
一 . 实验目的
1. 巩固非稳态导热的基本理论，学习用热线法测定非金属固体的导热系数的实验方法和测试技能。
2. 实际测定被试材料的导热系数。
3. 绘制出材料的导热系数 与温度的关系曲线。
二 . 技术指标
1. 工作电源 AC220V 、 50Hz ，单相三线制、功率 50W 。安全保护：具有接地保护、漏电保护、过流保护。
2. 装置外形尺寸： 800×450×1200mm 。
三 . 主要配置及参数
1. 有机玻璃框架（ 310×310×350mm ），四柱电镀螺拴连接固定件 ( 螺栓 φ10mm) ，双层苯板保温块（厚度 115mm ），有机玻璃试件 (4 片， 120×120×10mm) 。
2. 两片加热器：加热器阻值 12Ω 、最大发热功率 12W 。
3. 热丝：直径 0.5mm-0.3mm 。

3. 稳压直流开关电源：输入电压： 110V/220V±15 ％，输出电压： 0~48V-6A 。额定功率： 150w, 尺寸： 160×98×42mm 。数显电位差计直接显示温度和 mV ，并配有各种测量仪表。
4.8 路温度巡检仪
5. 电源控制系统：双面亚光密纹喷塑电控箱 1 只、漏电保护器（德力西）、带灯自锁按钮开关（正泰）等组成，控制箱面板采用深蓝色楷体。
6. 双面亚光密纹喷塑实验桌（配万向轮及禁锢脚、调整角可调整桌面水平及固定）。
