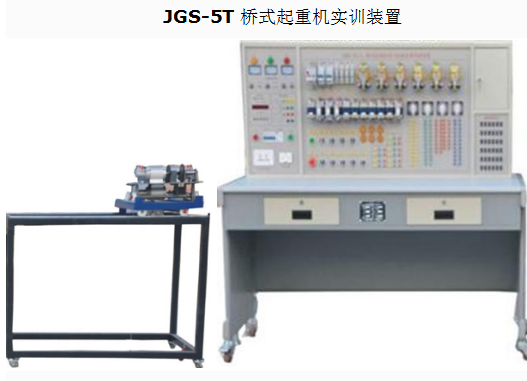

JGS-5T 桥式起重机实训装置
JGS-5T 桥式起重机实训装置
桥式起重机电气技能实训考核装置"是在桥式起重机电气技能接训等考核装置抑基础上进行改造升级，它增加了20／5 t桥式起重机仿真半实物模型，并将机床的电气部分和机床的机械部分有机地连持在一起,由于将机床的运动全部展现出来，因而使教学更加形象生动,本装置适合于维够电工(电工)初、中、高级技能鉴定中有关机床电气部分的培训考核。
一、功能特点
1．20／5 t桥式起重机半实物仿真模型是参照实际写5 t桥式起重机尺寸—定比例缩小的设计；
2．本套装置电气部分的操作，能实现20／5 t桥式起重机各种运动控制，它包括：主钩的起吊和下降、副钩的起吊和下降、大车的左右移动、小车的前后移动、主钩起吊和下降调速、副钩起吊和下降调遣、大车及小车移行调速-极限位置限位保护；
3．机床电气线路的所有接点，在装置的面板上都有测试点，便于学员检测故障；
4．半实物模型上所用电机的电压等级与实际的机床是完垒相同；
5 半实物机床的床身采用铸件，专用模具—次成型，滚珠丝杆传动，手轮使用实际机床部件，贴近真实机床；
6半实物机床各部件采用不同的颜色，培训时学生更容舄理解接受；
7．半实物机床活动导轨表面采用高频淬火工艺-经久耐用；
8．智能型故障设置与大屏幕液晶答题器：
操作单元：
操作单元电路板（与显示屏一体）、键盘。
操作单元采用多重保护设计；双电源直流 12V 输入； 128X64LCD 显示；8 路开关量报警输入，最多 48 路继电器控制；操作单元可以不联网进行脱机考核；可以自动评分；有报警时显示屏提示。
主要有以下操作功能：
（1）学生入口：学生解除故障时使用，可以查询考核剩余时间。
（2）教师入口：设置故障、. 解除所有故障、设置考核时间、修改登录密码、设置设备号。
教师入口需要登录密码。
（3）分数查询：查询学生的当前得分情况。
（4）学号查询：查询教师通过计算机设置的学号。
（5）设备号查询：查询本机设备地址，每个操作单元有设备地址。
（6）考核时间开始：用于教师设置完毕考核时间后，考核开始倒计时。
二、技术性能
1.输入电源：三相四线(380V±10％50Hz)。
2．工作环境：温度-10℃～+40℃，相对湿度<85％(25℃)，海拔<4000m
3.装置容量：<0-2kVA
4．漏电保护动作电：≤30mA；漏电保护动作时间：≤o．1 s
5.控制屏尺寸，1575MM×725MM×1535MM
6．20/5t桥式起重机模型尺寸:1500MM×700MM×1000MM
7.大车行程:500M
8．小车行程:300M
三、设备配置
序号 |
名称 |
数量 |
备注 |
1 |
桥式起重机电气技能视讯考核装置 |
1台 |
|
2 |
20/5T 桥式起重机半实物模型 |
1台 |
配有与电气部分的连接接口,通过电缆连接 |
四、实训项目与目的
1．熟悉常用低压电器的机构、原理
2．通过观察机床模型的运动，了解机床的实际运动
3．了解机庶电器赫q的原理及各种保护装置
4．掌握机床中常见故障的排除方法
五、故障点设置一览表
故障编号 |
故障现象 |
1 |
起重机无法启动 |
2 |
副钩不能下降 |
3 |
扶沟不能下降 |
4 |
小车不能向后 |
5 |
打车不能向右 |
6 |
副钩不能提升 |
7 |
副钩不能提升 |
8 |
打车不能向左 |
9 |
起重机无法启动 |
10 |
起重机无法启动 |
11 |
起重机无法启动 |
12 |
起重机无法启动 |
13 |
起重机无法启动 |
14 |
起重机无法启动 |
15 |
主钩不能启动 |
16 |
主钩不能启动 |
17 |
主钩不能启动 |
18 |
不能强力下降 |
19 |
主钩电动机不能正转 |
20 |
主钩不能强力下降 |
21 |
制动器(用YA5模拟)不能松开.电阻不能被短接 |
22 |
电磁制动器不能松闸 |
23 |
主钩调速不正常 |
24 |
主钩调速不正常 |
25 |
当操作手柄从强力下降5档往回板时,使KM5不能自锁 |
26 |
大车不工作 |
27 |
主钩不工作 |
|
