JG-760E 机床电气技能实训考核鉴定装置 （四合一）
主要功能：JG-760E 机床电气技能实训考核鉴定装置 （四合一）
一、概 述
机床电气技能考核实验装置，是为各大、中专院校、技校、职校的电气类专业及社会电工考核，以及各市、县维修电工、国家职业技术鉴定所（站）等单位的教学、实验、实习、考核职业技能鉴定而研制开发的培训实验设备。该设备全部采用实际工业用电器，可靠性好、寿命长。装置外形美观，使用操作方便，直观性强，可用于相关课程的课堂演示、实验、实习，更可用于机床电气控制线路维修技能的培训。该设备还能提供全方位真实的机床电气故障排除技能的训练，极大地提高了学生对机床设备的维修技能，克服了以往只能在实际设备上进行教学，费用高且又难以实现教学的目的。本设备已在多所大、中专院校、维修电工培训、鉴定单位推广应用，效果较好。
二、特点
1.本装置采用标准配电柜为主体柜，充分利用该柜双面空间位置，设有一台铣床、一台车床、一台镗床、一台磨床，该配电柜将四种机床电气线路合为一体，各种机床占地面积小，外形美观；
2.直观性强，通过操作可熟悉了解机床的电气线路；
3.技能培训用的控制线路和配套的电机经特殊设计，可模拟实际机床的电气线路，也可满足机床的电气故障分析及排除故障的训练要求；
4.可以人为的设置故障点，仅通过开关切换就可设置；
5. 设备要有电压、电流漏电保护装置；
6. 柜面为双面结构，两边可以同时操作，互不影响。
三、机床电气技能培训考核柜的技术参数
1．输入电压：三相四线（或五线）制380V±10% 50HZ
2．工作环境：环境温度范围为-5～＋40℃ 相对湿度＜85%（25℃）海拔＜2000m
3．装置容量：＜1.5kVA
4．外形尺寸：700×600×1700mm3
5．设备重量：200kg
四、装置主要由以下几个部分组成
1.控制柜门

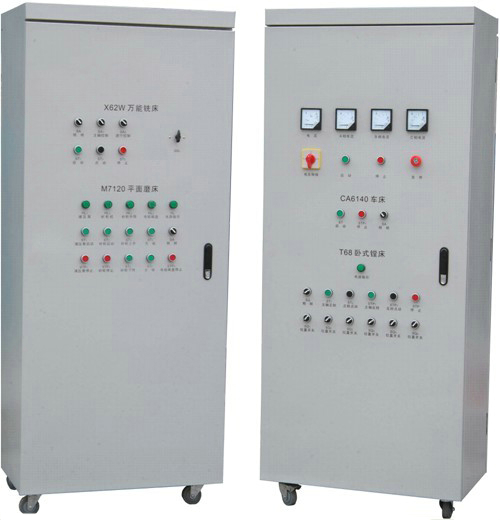

在控制柜门面上，装有一只交流电压表、一只交流电流表、定时器兼报警记录仪、电压指示切换开关；启动、停止、急停按钮，X62W万能铣床、C6140普通车床、T68卧式镗床及M7120平面磨床的操作按钮和动作指示；
通过电压指示切换开关可在这只电压表上分别指示电网的UUV、UVW、UWU线电压值；装有交流电流表，用来监视负载大小；
三相电源输入，经过漏电保护器后，通过启动、停止按钮来控制接触器，来控制机床电路的总电源的，急停按钮是用来当发生事故时的紧急停止开关
2.控制柜主体
控制柜分六个部分：
第一部分为X62W万能铣床的电气线路部分，在该面板上装有X62W铣床所有的元器件；
第二部分为C6140普通车床的电气线路部分，在该面板上装有C6140车床所有的元器件；
第三部分T68卧式镗床的电气线路部分，在该面板上装有T68卧式镗床所有的元器件；
第四部分M7120平面磨床的电气线路部分，在该面板上装有M7120平面磨床所有的元器件；
第五部分为故障设置箱，每种机床电路的故障箱盖上印有对应的机床的电气原理图，故障箱内设有67个故障开关，其中X62设有18个故障点、C6140设有14个故障、T68设有17个故障点、M7120平面磨床设有18个故障点，每个故障箱门均配有钥匙，便于管理和考核。
第六为电机面板，共有四台电机，用来模拟实际机床的动作，电机和速度继电器的线头全部用柱子引到面板上，方便测试。
控制柜设有四个万向轮和四个固定调节机构，便于移动和固定，有利于实验室的布局。
五、完成的实验项目
1．认识低压电气的结构；
2．C6140普通车床电气控制培训；
3．C6140普通车床电气线路故障的设置与排除实训；
4．X62W万能铣床电气控制培训；
5．X62W万能铣床电气线路故障的设置与排除实训；
6．T68卧式镗床电气控制培训；
7．T68卧式镗床电气线路故障的设置与排除实训；
8．M7120平面磨床电气控制培训；
9．M7120平面磨床电气线路故障的设置与排除实训；
|
