钳工实训台实验室设备

钳工实训台参数定做要求：1. 支持2工位钳工实训台，尺寸1400（±10mm）×750（±10mm）×600（±10mm）mm，桌面厚度≥50mm，表面衬钢板≥8mm，内衬板材厚度≥42mm，实训台总承重≥2000KG；
2. 实训台桌腿采用一级冷轧钢板双90°折弯工艺，尺寸100（±5mm）×50（±5mm）×1.5（±5mm）×mm；
3. 挂板需采用钢板冲压工艺，可配挂工具和零件，并可对实训过程中砸飞的工件进行有效阻拦，保护实训学员。

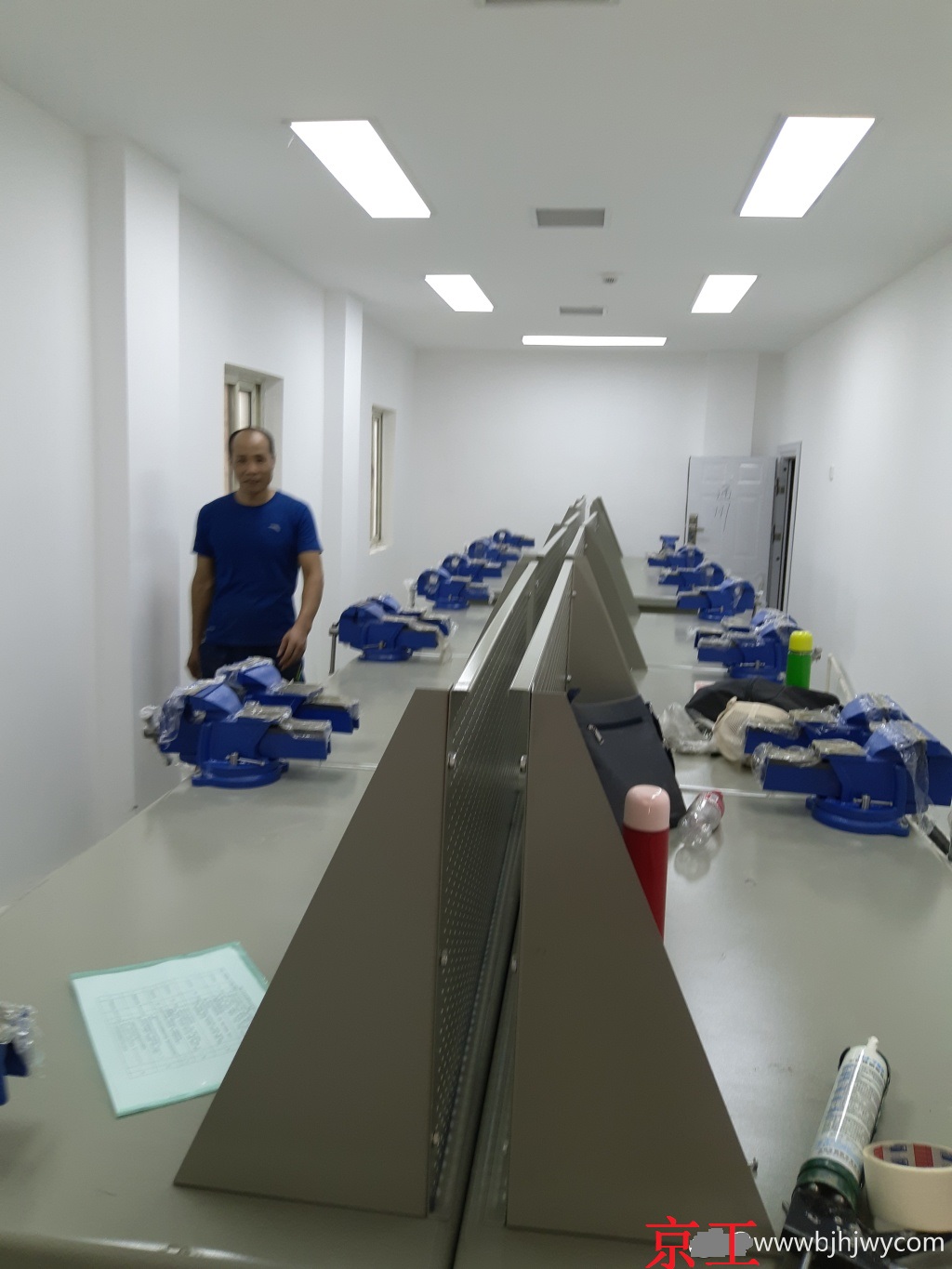

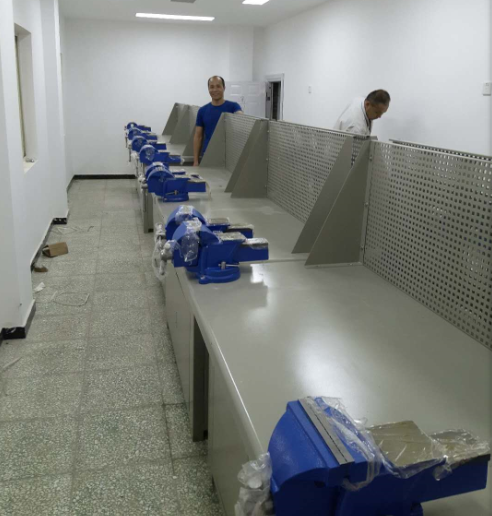

产品现场安装图片：

钳工实训台

钳工实训台

 钳工实训台 1. 支持2工位钳工实训台，尺寸1400（±10mm）×750（±10mm）×600（±10mm）mm，桌面厚度≥50mm，表面衬钢板≥8mm，内衬板材厚度≥42mm，实训台总承重≥2000KG；
2. 实训台桌腿采用一级冷轧钢板双90°折弯工艺，尺寸100（±5mm）×50（±5mm）×1.5（±5mm）×mm；
3. 挂板需采用钢板冲压工艺，可配挂工具和零件，并可对实训过程中砸飞的工件进行有效阻拦，保护实训学员。 		12 套 1500 18000
台虎钳 台虎钳尺寸不小于6寸，总重量不低于16.5KG，钳口采用粉末冶金压制技术，钳口吻合度高； 24 250 6000
圆锉刀 8寸 24 7 168
圆锉刀 12寸 24 8 192
半圆锉刀 8寸 24 6 144
半圆锉刀 12寸 24 8 192
方锉刀 8寸 24 7 168
方锉刀 12寸 24 9 216
扁锉刀 8寸 24 7 168
扁锉刀 12寸 24 9 216
三角锉刀 8寸 24 7 168
三角锉刀 12寸 24 8 192
锉刀柄 塑料材质10个； 240 0.8 192
划线平板 划线平板1台，尺寸300（±10mm）×300（±10mm）mm； 24 200 4800
榔头 榔头2把，规格不小于1.5P； 24 7 168
钳工专用圆规 钳工专用圆规2把，规格不小于10寸； 24 10 240
角尺 角尺2把，规格不小于120mm； 24 7 168
塞尺 塞尺1把，规格不少于17片装； 24 27 648
钢尺 钢尺2把，规格不小于150mm； 24 4 96
划针 划针2支，规格不小于120mm； 24 2 48
样冲 样冲1支，规格不小于115mm； 24 5 120
内卡钳 规格不小于6寸； 24 5 120
外卡钳 规格不小于6寸； 24 7 168
三角刀 三角刀2把，规格不小于150mm； 24 8 192
丝锥 丝锥1套，规格包含M3、M4、M5、M6、M7、M8、M9、M10、M12，可功Q235钢，并配备丝锥扳手1把； 24 23 552
板牙 板牙1套，规格包含M3、M4、M5、M6、M7、M8、M9、M10、M12，可功Q235钢；并配备板牙架1套 24 23 552
高强度合金钳工凿子 高强度合金钳工凿子，规格不小于20（±5mm）×200（±5mm）mm 24 10 240
什锦锉 规格不少于6件套； 24 18 432
手虎钳 规格不小于40号； 24 45 1080
钢据条 规格不小于300mm； 24 10 240
活动扳手 规格不小于8寸； 24 15 360
钢丝钳 规格不小于8寸； 24 13 312
一字批 规格不小于6寸； 24 9 216
十字批 规格不小于6寸； 24 8 192
呆扳手 规格8-10 24 5 120
呆扳手 规格10-12 24 7 168
呆扳手 规格12-14 24 11 264
呆扳手 规格14-17 24 13 312
铁皮剪刀 规格不小于10寸； 24 15 360
尖嘴钳 规格不小于8寸； 24 8 192
内六角扳手 规格不少于9件。 24 18 432
电焊实训台 电焊实训台 支持2工位电焊实训台，尺寸1500（±20mm）×750（±20mm）×300（±20mm） 2 套 1200 2400
电焊机 输入电压：380V±15%；
额定电流：27A；
输出电流：20-315A；
空载电压≤67V；
负载持续率≥60%；
效率≥86% 		2 1400 2800
台钻 zui大钻孔直径≥12.7mm；
立柱直径≥70mm；
主轴zui大行程≥100mm；
主轴中心线至立柱表面距离≥193mm；
主轴端至工作台zui大距离≥326mm；
主轴端至底座zui大距离≥556mm；
主轴转速范围：480——4100rpm；
主轴转速级数≥5级；
工作台尺寸 ：265（±5mm）×265（±5mm）
底座工作面尺寸：250（±5mm）×300（±5mm）
总高：1037（±5mm）mm 		2 2500 5000
等离子切割机 输入电压：380V±15%；
额定电流：23A；
输出电流：20-100A；
额定输出电压：≤120V；
空载电压≤268V；
负载持续率≥60%；
效率≥85%；
支持非接触起弧
支持数字电流显示，过压、欠压保护电路功能 		2 1500 3000
焊接护具 焊接护具：包含防护服、防护手套、防护鞋、防护面罩； 4 200 800
焊条 ?2.5、?3.2、?4.0各型号不少于1包； 4 20 80
游标卡尺 规格不小于150mm，精度≥0.02mm； 4 40 160
磨光机 磨片直径100mm（±5mm），额定转速不小于11000转/每分钟； 4 150 600
静音空气压缩机 电压220V，转速不小于1200转/每分钟，排气量不小于60L每分钟； 4 1000 4000
钢卷尺 3米规格； 4 5 20
直角尺 测量长度不小于300mm； 4 5 20
铁锤 规格0.5-1.5公斤； 4 8 32
钢锯 锯条长度不小于300mm 4 10 40
气焊实训台 气焊实训台 支持2工位气焊实训台，尺寸1500（±20mm）×750（±20mm）×300（±20mm） 4 套 1000 4000
乙炔气焊枪 采用纯铜炬体；
切割厚度不小于10mm；
氧气消耗量≤2.2m3/每小时；
乙炔消耗量≤0.31m3/每小时；
氧气工作压力≤0.3MPa；
乙炔工作压力≤0.1MPa 		4 50 200
台钻 zui大钻孔直径≥12.7mm；
立柱直径≥70mm；
主轴zui大行程≥100mm；
主轴中心线至立柱表面距离≥193mm；
主轴端至工作台zui大距离≥326mm；
主轴端至底座zui大距离≥556mm；
主轴转速范围：480——4100rpm；
主轴转速级数≥5级；
工作台尺寸 ：265（±5mm）×265（±5mm）
底座工作面尺寸：250（±5mm）×300（±5mm）
总高：1037（±5mm）mm 		4 2000 8000
等离子切割机 输入电压：380V±15%；
额定电流：23A；
输出电流：20-100A；
额定输出电压：≤120V；
空载电压≤268V；
负载持续率≥60%；
效率≥85%；
支持非接触起弧
支持数字电流显示，过压、欠压保护电路功能 		4 1600 6400
焊接护具 焊接护具：包含防护服、防护手套、防护鞋、防护面罩； 8 300 2400
游标卡尺 游标卡尺：规格不小于150mm，精度≥0.02mm； 8 60 480
磨光机 磨光机：磨片直径100mm（±5mm），额定转速不小于11000转/每分钟； 8 180 1440
钢卷尺 钢卷尺：3米规格； 8 5 40
直角尺 直角尺：测量长度不小于300mm； 8 9 72
铁锤 铁锤：规格0.5-1.5公斤； 8 18 144
钢锯 钢锯：锯条长度不小于300mm 8 13 104
焊烟净化器 输入电压：220V；
功率≤330W；
风速≥25米/小时；
噪音≤70dB；
内置过滤层≥3层；
流量≥180m3/每小时；
尺寸：400（±5mm）×300（±5mm）×360（±5mm）mm 		12 台 0
电焊架子 7 个 600 4200
排烟通风系统 实训室排烟通风系统需及时有效地排出有害烟尘，避免烟尘扩散；
排烟处理面积不得小于90㎡；
风道采用镀锌钢板制作，规格不小于400×320mm，壁厚不小于0.75mm；
风道采用静音设计，减少二次噪声污染；
排风机电压380V，风量不小于270m3/每小时。 		1 套 0
气体输送系统 气体输送系统采用防爆管道及专用桥架；
氧气、乙炔主管道各一套，每套管道长度不得少于50米；
氧气汇流排1套，乙炔汇流排1套，氧气工位点不少于8，乙炔工位点不少于8；
乙炔气体管道需配置气体止回阀1套。 		1 套 0
主控制配电箱 额定电压：380V±15%；
额定电流：50（±5A）-230（±5A）A ；
开关总电流不少于300A；
回路数不少于4路；
防护等级不小于IP55;
支持过载、短路、失压保护； 		2 台 1300 2600
站立式台钻 zui大钻孔直径≥20mm
功率≤1.1KW
轴数量：单轴
外形尺寸：760（±10mm）×430（±10mm）×1150（±10mm） 		1 台 2300 2300
桌面式台钻 zui大钻孔直径≥12.7mm
功率≤0.37KW
轴数量：单轴
外形尺寸：790（±10mm）×440（±10mm）×960（±10mm） 		1 台 2000 2000
站立式砂轮机 转速≥1420转/分钟
砂轮尺寸：400（±5mm）×40（±5mm）×75（±5mm）
功率≤2.5KW 		1 台 1200 1200
台式砂轮机 转速≥2850转/分钟
砂轮尺寸：250（±5mm）×25（±5mm）×32（±5mm）
功率≤0.75KW 		1 台 750 750
钳工基础、电焊基础和气焊基础实训课程资源 一、内容概述
针对“钳工基础、电焊基础和气焊基础”课程，基于对该课程的掌握和理解，归纳总结知识点或技能点，充分运用信息数字化手段进行课程资源开发。
二、课程资源开发要求
1、 教学设计要求：知识点或技能点教学策略得当，教学目标明确，突出教学中的重难点。教学逻辑合理，能够有效的提升教学效果及教学效率。能够支撑教师的课堂教学、实训教学、学生的自主学习，典型知识点或技能点运用信息数字化手段合理且恰当。
2、 信息数字化要求
2.1、 此课程涉及信息数字化手段包含但不限于：微视频、二维动画；
2.2、 视频制作技术要求
视频格式：wmv或rmvb或mp4格式。帧宽度1920像素，帧高度1080像素（非此次拍摄素材可为素材实际分辨率），数据速率6000kbps，总比特速率6128kbps，帧速率25帧每秒、比特率128kbps；稳定性：全片图像同步性能稳定，无失步现象；图像播放过程稳定，无抖动跳跃，色彩无突变；信噪比：图像信噪比不低于55db，无明显杂波；色调：白平衡正确，无明显偏色，多种资源切换镜头衔接无明显色差；采用通用分辨率，宽高比统一为16:9；
2.3、 音频制作技术要求
声道：频道2（立体声），48kHz；信噪比：音频信噪比不低于48db；声音和画面要求同步，无交流声或其他杂音缺陷；配音清晰、饱满、圆润，无失真、噪声杂音干扰、音量忽大忽小现象；解说声与现场声无明显比例失调，与背景音乐无明显比例失调；
2.4、 动画制作技术要求
采用swf或mp4或avi等格式，帧速率25帧每秒，比特率128kbps； 		1 套 0
系统集成费 满足项目所需所有附件、安装、调试 1 项 0
合计 94090
