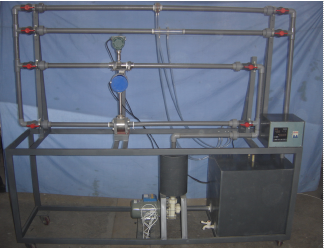

JGLLJ —32流量检测及控制实验台

一、功能：

  了解流量控制的方式，掌握流量测试及校正的常用方法，并以各种流量检测设备的集成对各种仪器的误差和性能有定量的认识。

二、配置：

循环水箱（工程塑料厚4mm、容积0.08立方米）、循环水泵 （型号：AP4550、产地：广东振华电器有限公司） 、测试管段：涡轮流量计（工程塑料D=25mm）、孔板流量计（工程塑料D=20/10mm）、文丘里流量计（工程塑料D=20mm）、涡街流量计(工程塑料D=25)、差压传感器、计量水箱（有机玻璃厚4mm、容积10L）、稳压罐等。

三、技术参数：

流量： 2650L/h 扬程：3m

电源：单相/220V 功率：75W

外形尺寸：2200×600×2000（㎜）

重量：120㎏

工作环境： 常温

JGL－404 流量检测及控制系统

外形尺寸：2400×600×1800mm
工作电压：220V 功率：1100W
主要用途：了解流量控制的方式，掌握流量测试及校正的常用方法。
主要配置：循环水箱；计量水箱；循环水泵；d=40mm、d=32mm、d=20mm、d=15mm测试管段；涡轮流量计；孔板流量计；文丘里流量计；翼片流量计；差压传感器；智能巡检仪等。计算机接口。

	系列流体力学教学实验设备
1毕托管测流速及流量实验台	2变底坡活动小水槽	3变底坡循环水槽
4伯努利方程仪	5达西渗流实验台	6动量定律实验台
7多功能附面层实验台	8各种边界条件流动演示仪	9管路串并联实验台
10虹吸演示仪	11静力学实验装置	12静压传递演示仪
13局部阻力系数测定实验台	14空化机理实验仪	15空气动力学多功能实验台
16孔口管嘴实验仪	17雷诺和伯努利方程综合实验台	18雷诺和文丘里综合实验台
19雷诺实验仪	20离心泵特性曲线测定实验台	21离心泵综合实验台
22离心风机性能实验台	23流量检测及控制系统实验台	24流体力学多功能实验台
25流体力学综合实验台	26流体阻力综合实验台	27能量方程仪
28平面静水总压力实验台	29双变坡水槽	30水击演示实验台
31水静压强仪	32危急保安器实验台	33温度、湿度、压力、流量测量
34文丘里流量计校正仪	35动量仪	36旋涡仪
37烟气流线仪烟风洞	38沿程阻力系数测定实验台	39液体流线仪[油槽流线仪]
40轴流式风机风室性能实验台	41自循环明渠水力学多功能实验仪	42自循环文丘里实验仪
