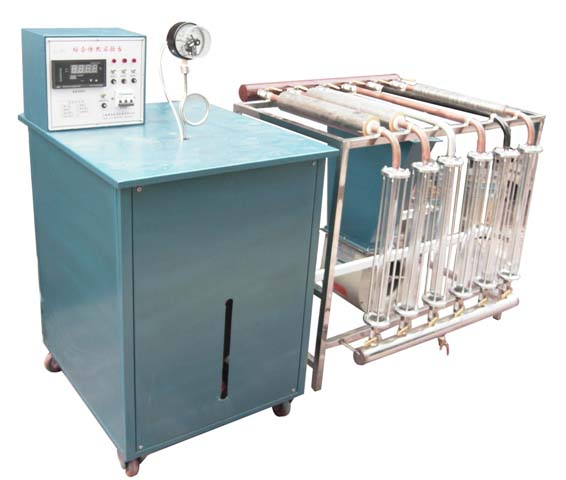

JGRZC—12综合传热性能实验台

一、功能：

该实验是将干饱和蒸汽通过六种试验铜管，管子在空气中散热而使蒸汽冷凝为水，由于铜管的外表状态及空气流动情况的不同，管子的凝水量亦不同。通过单位、时间、凝水量的多少，来观察和分析影响传热的诸多因素，并可计算出每根管子的总传热系数。

二、配置：

实验铜管（硅酸盐保温管、锯末保温管、镀铬保温管、光管保温管、黑管保温管、管束保温管）、配气管、计量管、低噪音风机、电热锅炉、压力保护装置（限压阀、电接点压力表）、压力表、电控装置、控制阀门等。

三、技术参数：

压力：0-2.5mpa 凝结水量：0-0.7kg

凝结水时间：45分钟

蒸汽发生压力：0.3mpa 风机噪音：＜70分贝

电源：三相四线/380V 功率：10KW

外形尺寸：2000×1100×1200（㎜）

重量：280㎏

工作环境：常温

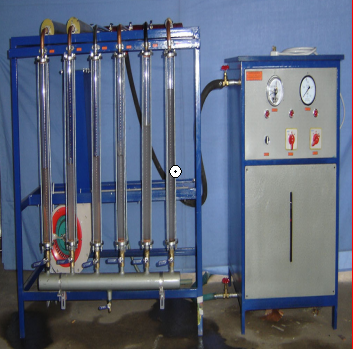

综合传热性能实验台
产品型号：JGL－561
外形尺寸：1800×1000×1200mm
工作电压：380 功率：12KW
主要用途：可观察和分析在自由对流、强迫对流影响管道传热的传热系数K值。
主要配置：控制台、不锈钢支架、由六组不同性能的传热管道（铜裸管、涂黑管、翅片管、玻璃丝棉保温管、锯末保温管、镀铬管），蒸汽发生器、风机、压力表等组成。
