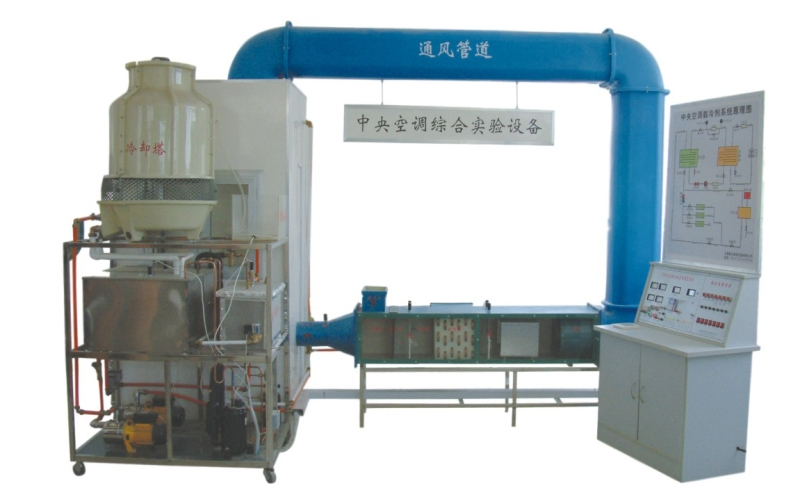

中央空调实验设备 （模拟风管 模拟房间 微机控制）
产品型号：JGL－508A
中央空调实验室设备是将中央空调微型化,同时保持整个中央空调系统的完整性和合理性。本实验台能单独演示中央空调的夏天制冷、冬天制热循环,控制系统由总控制台采用数控电路控制。用温度显示器分别检测蒸发器、冷凝器、冷却塔、模拟锅炉的进口温度,便于学员观察了解各物理参数的变化情况和系统的工作状况,实验台增加了一些辅助结构,使其能人为地制造各种在实际中可能产生的系统故障,方便学员了解故障的产生及排除方法。
(一)总控台主要组成:电源总开关、电压表、电流表、压力表、温度控制器、温度显示器、工作指示灯、故障演示开关等。
(二)制冷系统主要组成:压缩机、蒸发器(透明盖)、冷凝器(透明盖)、毛细管、过滤器、膨胀阀、视液镜、储液器、喷淋式冷却培、冷却一级泵、冷却二级泵、制冷一级泵、制冷二级泵等。
(三)制热系统主要组成:电热式模式锅炉、制热温度调节器、制热水泵等。
(四)制冷、制热系统循环示教板:分别用彩色灯光演示真循环过程。
(五)中央空调制冷、制热循环输送管路用最新型彩色铝塑管以及铜件连接,并标有明显的走向标志。输送管路经电磁阀、风机盘管输送给模拟房间或模拟风管、根据所需调节风速开关或风量。
带电脑串行接口,组成智能化测试装置,系统的控制软件采用全汉化菜单式操作。测温器是高精度的热电锅,自A/D摸数转换器转换成数字信号,经R232电脑接口输出,在电脑安置相关程序之后,屏上清楚记录、采样、通过打印机输出进行理论分析。
主要配置：控制台及运行工况演示板，空调间排风模拟房，送风管，空气热湿处理段，蒸发器、冷凝器及水箱，冷却塔、冷却水泵、冷却塔风机组成的冷却水系统，由制冷压缩机、压力表、高低压保护开关、冷凝器、储液罐、电磁阀、液视镜、膨胀阀及毛细管、蒸发器等组成制冷系统。由电热锅炉、流量计、散热器（表冷器）、膨胀水箱、循环水泵等组成供热系统。
由电加热器、表冷器、喷淋加湿器、通风机、通风管道、送风口、模拟空调间、回风口、回风调节阀、新风调节阀等组成空气调节系统。
各种数据、采集、显示RS232接口输出、对系统进行控制
主要技术参数：
外形尺寸：2000×2700×2200mm
工作电压：220V 50Hz
额定功率：制冷2900W 制热2300W
额定电流：制冷14A 制热11A
制冷剂：R22 1200g
冷却水泵：2.5m3/h 扬程 ＞15米
制冷风机盘管水泵：1.8m3/h 扬程 ＞15米
制热水泵：1.8m3/h 扬程 ＞15米
锅炉：1800W 8.5A
风机盘管：350m3/h
|
