燃气管网水力工况实验台
产品型号：JGL－329
外形尺寸：1800×500×1600
工作电压：220V 功率：250W
实验目的
城市燃气管道构成城市输配管网系统的环网或枝网，输配管网的布置，是根据工业和民用用户的用气量和城区地理特性，全面规划设计而成的管网系统。对管网进行测试、分析和处置，是减少火灾、爆炸、中毒、输气损失，提高供气的可靠性的关键环节。

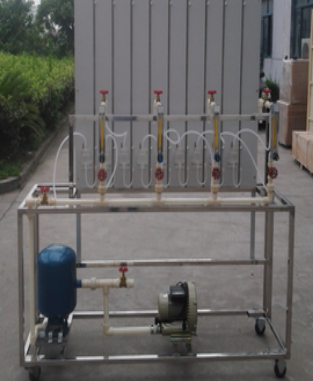

实验台结构
不锈钢实验台、旋涡气泵、稳压罐、供气干管、用户支管、用户流量计、压差板、单管压力计等组成。气泵工作产生的气流进入稳压罐，经泻流稳压后，供给模拟的燃气用户，每个用户由支管、流量计和尾阀组成，在压差板上设有9只单管压力计，可分别测量干管起点的压力、用户支管及包含燃具的阻抗在内的压差，而第9只压力计则既测量最终用户的阻抗，又是干管的终点压力。通过调整泻流阀、用户流量及尾阀进行实验。
