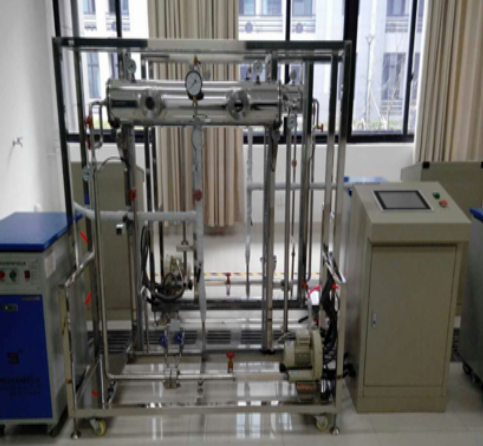

双套管传热实验装置
型号：JGL－H003

一、装置功能要求：
1、能够通过实验验证圆形直管内强制对流传热的经验关联式(Dittus-Boelter 关联式)；
2、能够测定管外蒸气冷凝给热系数与总传热系数，与管内给热系数比较；
3、能够测定螺纹管强化传热系数，与光滑管比较；
4、能够观察分析管外蒸气冷凝状况，区别滴状冷凝和膜状冷凝；
5、冷凝液可循环回收，最大程度得减少蒸汽发生器补充蒸馏水的量；
6、装置要求配置有集成或独立的控制显示系统，方便直观了解装置运行状况，并实时现场操作；
二、主要配置要求：
蒸汽发生器、套管换热器、冷凝液回收器、漩涡气泵、孔板流量计、压力传感器等。
三、配置及技术参数要求：
1、雷诺数 Re：1.0~2.1x10
4 ，指数 a 在 0.77~0.82 之间，拟合精度 R 要求达到 0.999 以上；
2、漩涡气泵：额定风压≥18kPa，额定风量≥140m3/h；
3、套管换热器：有效长度≥1m，带有高硼硅玻璃视镜，内管包含有 紫铜管和紫铜螺纹管两种类型；
4、蒸汽发生器：材质：不锈钢 304，蒸汽发生器最大压力在 0.5MPa 以上，带蒸汽自循环装置，容积≥20L，除安全阀外还应设计有安全水封，消除安全阀失灵带来的安全隐患；
5、冷凝液回收器：材质：高硼硅玻璃，透明可视；
6、管路：冷媒管路：不锈钢 304 或透明材质；热媒管路：不锈钢 304；
7、测控组成：
温度：铂电阻 精度：B；
压力：压力变送器，精度：0.5%FS；
流量：孔板流量计；
载体要求：可以采用触摸屏和平板电脑一体机，全程数字化触摸屏控制操作：配置 HMI，投影式触控技术，包含 5000 万次触摸点，19 寸显示，内存≥2G；
8、装置整体要求采用可拆卸式铝合金框架，装有水平可调节支撑型脚轮；
四、软件要求
1、实验数据处理软件一套，与实验设备配套使用；
2、化工原理单元操作仿真软件一套，与设备配套使用；
3、装置配套教学视频一套，且该视频必须是本实验装置的教学视频，学生可课前预习或者进入实验
室后观看装置操作流程及注意事项；
4、配置装置详细使用说明书、以及相关参数文件，方便老师和学生查阅相关装置资料。
