工程机械整机液压操纵系统实训台
（可选择各机型）

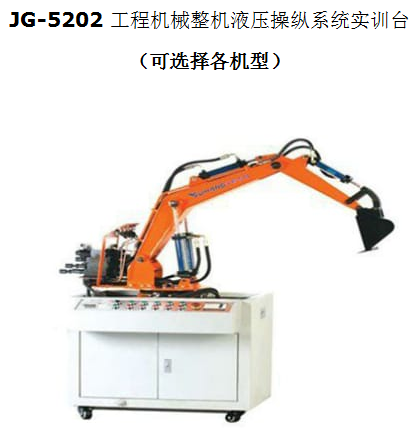

JG-5202 工程机械整机液压操纵系统实训台
（可选择各机型）

一．产品简介
工程机械整机液压操纵系统实训台以工程机械液压操纵机构系统实物为基础，电动机驱动为动力源，可对液压操纵机构运行等实际操作、及故障检测与诊断、故障模拟与排除等工况的实际操作，真实展示工程机械液压操纵机构系统结构与原理及工作过程。适用于各类型院校及培训机构对工程机械液压操纵机构系统理论和维修实训的实训教学需要。
工程机械整机液压操纵系统实训台实训功能齐全、操作方便、安全可靠、美观大方。
二．主要用途
1．适用于各类型院校及培训机构对工程机械液压操纵机构系统理论和维修实训的实训教学需要。
2．适用于各类型院校及培训机构对工程机械液压操纵机构系统模块各单元教学需要。
3．适用于工程机械职业技能鉴定考核的需要。
4．适用于工程机械液压操纵机构系统各模块的结构与原理认知、功能动态演示、故障模拟与考核、故障检测与维修、故障诊断与排除等教学需要。
三．结构组成
工程机械 液压泵总成、液压操纵机构及附件、电动机、农具、移动台架等、台架操作说明书、实验指导书等附件。
四．功能特点
1．液压提升等系统真实演示工况与检测、维修与诊断。
2．配套多种附件，真实演示作业与检测、维修与诊断。
3．设备可简易实现操纵机构保养与维护操作。
4．实训台底座部分采用钢性结构焊接，台架表面采用烤漆工艺，带万向自锁脚轮装置。
五．外形与颜色
设备外形：1500mm X 1200mm X 1500mm（长X宽X高）
设备颜色：7032（用户可选择各种颜色）
六．制造工艺
1.设备底座架
1.1钢性结构焊接
1.2方管：50*50*3.0mm
1.3表面采用亚光灰喷塑工艺，厚度0.3mm.
2.万向脚轮
4.1前二只万向带锁止功能脚轮
4.2后二只万向脚轮
4.3脚轮与台架用M6*4螺丝固定，方便设备维修与维护。
4.4脚轮：200mm×60mm(直径×宽度)
4.5脚轮支撑：2.0T
七．技术指标
1.电源：220V
2.工作温度：-40℃～+50℃
3．主机：原车装置
4．电动机：380/4KW
