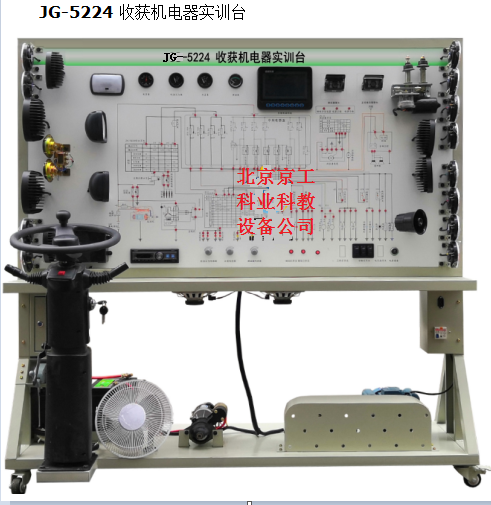

JG-5224 收获机电器实训台
目标：
收获机电器实训台以4LZ-8B1收割机整车电器实物为基础，能够充分展示仪表系统、灯光系统、雨刮系统、喇叭系统、起动系统和充电系统等电器各系统的组成结构和工作过程。能够满足收获机培训期间对整车电器理论和维修实训的教学需要。
功能
1. 真实可运行的整车电器系统，充分展示整车电器系统的组成结构。
接通电源后，操纵示教板上的各种电器开关、按钮、仪表系统、灯光系统、雨刮系统、喇叭系统、起动系统和充电系统等电器各系统，能够真实演示其工作过程。
2.设备面板要耐创击、耐污染、防火、防潮，表面要求喷涂底漆处理；面板上需要打印有不褪色的彩色电路图。
3.面板上安装检测端子，能够直接在面板上检测整车电器各系统电路元件的电信号，如电阻、电压、电流、频率信号等。
4. 技术规格
动力电源：三相四线(或三相五线)380V±10% 50Hz
工作电压：直流24V
工作温度：室温
三相异步电动机
外形:1740*650*1700mm
5. 基本配置
序号 |
名 称 |
规格型号 |
单位 |
数量 |
1 |
面板 |
装有各种检测端子以及彩色电路图 |
套 |
1 |
2 |
点火开关 |
原车 |
个 |
1 |
3 |
组合仪表 |
原车 |
套 |
1 |
4 |
组合开关 |
原车 |
套 |
1 |
5 |
左右前大灯总成 |
原车 |
套 |
1 |
6 |
左右前雾灯 |
原车 |
套 |
1 |
7 |
左右转向灯 |
原车 |
套 |
1 |
8 |
左右转向边灯 |
原车 |
套 |
1 |
9 |
左右组合尾灯 |
原车 |
套 |
1 |
10 |
灯光开关 |
原车 |
套 |
1 |
11 |
刹车灯开关 |
原车 |
套 |
1 |
12 |
倒车灯开关 |
原车 |
套 |
1 |
13 |
危险灯开关 |
原车 |
套 |
1 |
14 |
线束 |
/ |
套 |
1 |
15 |
雨刮总成 |
原车 |
套 |
1 |
16 |
雨刮控制继电器 |
原车 |
个 |
1 |
17 |
喇叭 |
原车 |
个 |
2 |
18 |
喇叭继电器 |
原车 |
个 |
1 |
19 |
起动机总成 |
原车 |
台 |
1 |
20 |
发电机总成 |
原车 |
台 |
1 |
21 |
三相异步电动机 |
/ |
台 |
1 |
22 |
蓄电池 |
/ |
台 |
1 |
23 |
保险丝盒 |
/ |
个 |
1 |
24 |
电源总开关 |
50A |
个 |
1 |
26 |
故障模拟与排除装置 |
/ |
套 |
1 |
27 |
教师手册 |
/ |
套 |
1 |
28 |
合格证与保修卡 |
/ |
套 |
1 |
29 |
影像系统 |
原车 |
套 |
1 |
30 |
音响系统 |
原车 |
套 |
1 |
31 |
电子风扇 |
原车 |
套 |
1 |
|
