汽车ABS.EDS实训台面板上有原车ABS系统的规范原理图、电路图（线色、线径、元件符号、接头符号等）和ABS液压工作图，并能直接在电路图上检测ABS电路进行各元件及故障分析诊断;面板上安装有4个压力表,充分反映制动总泵和制动分泵的压力变化,ABS系统工作时,各个车轮的压力表指针不停的摆动,表现ABS工作时系统不停地施压和泄荷工作面板上装有ABS故障指示灯,可反映ABS电控系统工作状况,当ABS灯亮时,表现ABS电控部分有故障,制动时ABS失效,系统以常规制动方式进行.

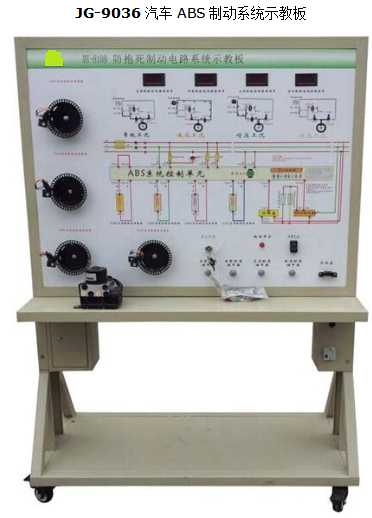

JG-9036 汽车ABS制动系统示教板

一、产品简介
汽车ABS制动系统示教板采用ABS制动系统实物制作，充分展示ABS制动系统的组成结构和工作过程。
适用于学校对ABS制动系统理论和维修实训的教学需要。
本设备满足汽车职业教育的“五个对接十个衔接”的教学需要。
二、功能特点
1.真实可运行的ABS制动系统，充分展示ABS制动系统的组成结构和工作过程。
操作控制各类开关，可演示动ABS制动电控系统（电磁阀工况等）工作过程。
2.示教板面板采用耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有不褪色的彩色电路图与工作原理示意图；学员可直观对照电路图和实物，认识和分析动变速器电控系统的工作原理。
3.示教板面板上安装有检测端子，可直接在面板上检测ABS制动系统电路元件的电信号，如电阻、电压、电流、频率信号等。
4.设备安装有诊断座，可连接专用或通用型车解器，对ABS制动系统进行读取故障码、清除故障码、读取数据流等自诊断功能。
5.设备面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷塑工艺处理，带自锁脚轮装置，示教板底座上配有40cm左右的桌面，方便放置资料、检测仪器等。
6.设备工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。
7. 配套汽车多媒体教学系统（16合一）（投标时需提供教学系统，未提供者取消投标资格），适应所有的教材，内容丰富并可随意调取。合理地运用多媒体教学系统，可以很大程度上减轻老师讲课的工作量。内容分别是：1、汽车发动机构造与维修；2、汽车底盘构造与维修；3、汽车电器构造与维修；4、电控发动机原理与维修；5、自动变速器原理构造与维修；6、汽车空调构造原理与维修；7、汽车安全舒适系统原理构造与维修；8、汽车保养与维护；9、汽车车身构造与修复；10、汽车检测与故障诊断技术；11、汽车机械基础；12、汽车美容与装饰；13、汽车电学基础；14、汽车文化；15、汽车专业英语；16、汽车教学资源包。
三、技术规格
外形尺寸：1240×600×1700mm(长×宽×高)
外接电源：AC 220V±10% 50Hz
工作电压：DC 12V
工作温度：-40℃～+50℃
颜色：7032
钢管：40*40*3mm
机柜：1.5mm冷板冲压成形，背面设置维修门；
移动脚轮：100*60mm
