是对学生经常实验时经常用到的电源.信号源.输入接口.输出显示接口.测量单元.传感器实验模块，以完成不同的实验，也可以进行课程设计实验，大大增强了该实验箱的适用性、扩展性。实验原理图都印刷在实验板表面，实验电路由学生按照实验原理图进行搭建，既培养了学生的独立思维能力及动手能力。汽车教学实验箱由一体型铅合金型材制成，箱体牢固可靠，不变形，重量轻，绝缘安全性能好，开关箱盖方便可靠，外型美观，造型气派。

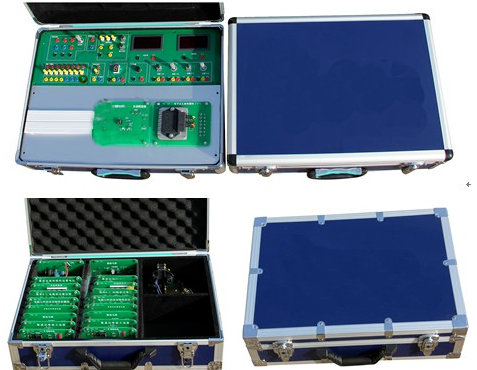

JG-X03 汽车电工电子实验箱

二、系统组成
汽车电工电子实验箱便携式箱体、实验箱和附件箱相结合，配套20块实验模板，其中包括：电路元件的伏安特性测试模板；简单RC电路频率特性测试模板；线性运放电路模板；集成功率放大电路模板；555定时器应用模板；D/A转换电路模板；A/D转换电路模板；全自动空调模板；空调电子扇控制模板；车前灯自动转换装置模板；汽车雨刷自动控制器模板；步进电机驱动电路模板；点火控制模块；油泵PWM油压控制模块；燃油喷射系统模板；水温传感器电阻检测模板；车速传感器测试模板；函数信号发生板，电源板；数字电压表、数字电流表、逻辑电平开关。
三、系统功能
1. 测试元件伏安特性曲线。
2. 测试RC电路电容充放电过程及RC电路频率响应。
3. 实现运放的反向比例运算电路、同向比例运算电路、反向加法运算电路。
4. 检测运放功率的放大情况。
5. 形成频率、占空比可调的脉冲信号。
6. 数字信号转化为模拟信号，模拟信号转化为数字信号。
7. 检测模拟转速、水温、压力传感器信号与空调运转的关系。
8. 模拟空调电子扇在不同水温及压力条件下的工作状态。
9. 模拟车前灯在灯光照射下远光和近光的转化，模拟雨刷工作状态。
10. 产生可调频率信号，模拟步进电机驱动信号。
11. 用可调频率信号控制点火模块工作。
12. 喷油信号脉宽可调，模拟喷油嘴电路。
13. 显示水温传感器温度与电压关系。
14. 输入信号，显示模拟转速。
15. 产生频率可调的正弦波，方波等信号。
16. 提供+12V、+5V直流电源，1.2~35V 可调直流电源，15V交流电源。
四、实验项目
1. 电工电子箱认识实验
2. 电路元件的伏安特性测绘
3. 简单RC电路的过渡过程
4. 整流、滤波电路的测试
5. 集成运放的线性运算电路
6. 集成功率放大器
7. 555定时器的应用--多谐振荡器
8. 基本门电路
9. D/A转换电路
10. A/D转换电路
11. 全自动空调
12. 空调电子扇控制模块
13. 车前灯转换电路
14. 汽车雨刷器
15. 步进电机控制模块
16. 汽车点火电路
17. 燃油喷射系统控制模块
18. 水温传感器
19. 车速传感器
