电控发动机拆装实训台 附拆装翻转架 是一种汽车维修和保养常用的工具，其被广泛应用于轿车等小型车辆的维修和保养，可以在翻转架上设置发动机的所有辅助设施，实现发动机大修、起动、故障设置及诊断、排除等功能。

一、发动机拆装翻转台架功能

1.适用于重量为500kg以下的发动机，设有多个托盘，可以接油、放置零部件和零部件清洗；

2.双侧蜗杆转动手轮，转动手轮便可轻松地操控发动机随蜗轮轴翻转，并且翻转到任何角度都可以可靠自锁。

3.结构紧凑，移动方便，工作中心低，便于操作，主机输出端联接盘可做360度回转，以适应发动机总成的分解与装配，便于从各角度观察发动机构造、拆装和修理；

4.发动机拆装翻转台转轴悬挂端尽量选择发动机部件较少的一侧，翻转时的重力平衡中心作为悬挂点。发动机通过4支螺栓与转轴的连接板和连接导杆连接在一起。二、发动机翻转架的用法

1.将发动机翻转头从翻转架主板上拆下；

2.将翻转头固定在发动机的三个工艺孔上，用吊装设备将发动机吊起，升至发动机翻转头主板总成高度稍高的位置；

3.将发动机翻转架主板与翻转头靠接在一起，调整上下高度，用螺栓将主板与翻转头固定在一起，即可使用。

三、发动机翻转架使用注意事项

1.发动机置于翻转架上，要检查自锁装置是否已经锁定；

2.在翻转架下部放置接油盆，方便拆装时小零件的储存及接油；

3.拆装时注意翻转架车轮已经锁死，或者用枕木固定；

4.翻转前解除自锁，将发动机进行翻转，到一定位置时固定自锁装置。

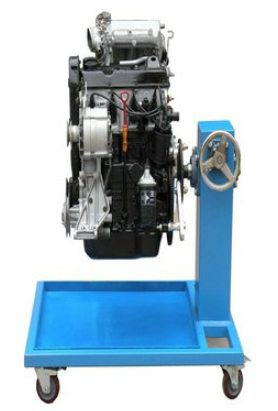

JG-8024 电控发动机拆装实训台 附拆装翻转架

尺寸：950*650*700

一、产品功能：
发动机总成；附件齐全

二、1、翻转架设计为通用（四缸，六缸，八缸发动机都可装）相对独立的拆装台。

2、设置了防翻转保险装置（锁上保险栓，则不能翻转）。
3、拆装发动机过程可实现360度翻转，并可在任何角度稳定停留，使拆装工作得心应手，操作方便，安全可靠。
4、大面积接油盆可做到工具、零件、机油三不落地；分置拆装、操纵两系统互不干扰，又方便联接；可进行电喷发动机的基本操作和学习。
