通用汽车 发动机翻转架，

汽车发动机翻转架采用高强度蜗轮蜗杆机构，可使装夹件在任意方向旋转，并能在任意角度自锁，方便学生多角度观察,翻转架底部带有油盘，方便拆装时小零件的储放及接油,翻转架承重一吨以上,发动机翻转架钢质喷漆台架，带有万向脚轮，可自由移动。

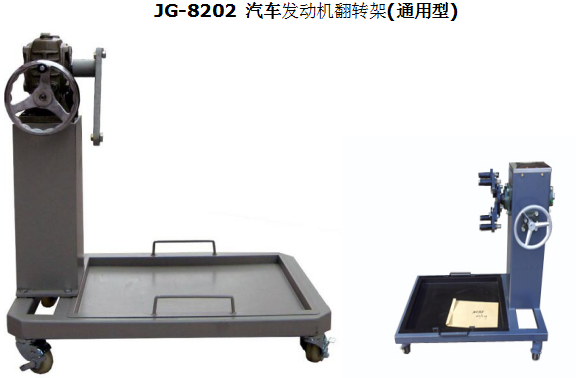

JG-8202 通用汽车 发动机翻转架 (通用型)

（一）产品简介
1、采用高强度蜗轮蜗杆机构，可使装夹件在任意方向旋转，并能在任意角度自锁，方便学生多角度观察。
2、翻转架底部带有油盘，方便拆装时小零件的储放及接油。
3、翻转架承重300KG以下(用于普通轿车发动机)。
4、钢质喷漆台架，带有万向脚轮，可自由移动。
（二）技术指标
蜗轮蜗杆减速机：速比：1:60 输出轴力矩：＞3500N.m 可任意方向回转，采用手轮转动，回转灵活。底盘及立柱：选用国标优质Q235A钢材，经焊接加工而成，板料厚度均大于5mm。表面经高温喷涂处理，油漆不易脱落。
脚轮：选用国产名牌铁芯聚氨脂高强度万向脚轮，规格：φ125X50，内部轴承采用滚柱式，单轮可承载400kg。

万能拆装翻转架

结构组成
减速机总成、翻转架总成、万能连接器、专用接油盘、操作手柄等附件、安装脚轮可移动台架等。
功能特点
1．拆装中拆装物可做轴向任何角度翻转和静止。
2．进行拆装物的基本操作和学习。
3．拆卸和装配实训。
4．配套使用说明书。
5．采用减速翻转机构，可使拆装物旋转任意角度，并能任意位置锁止，便于学生从不同的角度进行拆卸和装配。
6．底部放置接油盘，便于小零件或螺丝的集中存放。
7．实训台采用钢性结构焊接，台架表面采用烤漆工艺，带万向自锁脚轮装置。
8. 翻转架承重300KG以下(用于普通轿车发动机)。
外形与颜色
设备外形：1000×600×1100mm (长×宽×高)
设备颜色：7032
制造工艺
1.设备底座架
1.1钢性结构焊接
1.2方管：40*40*2.0mm
1.3立柱：200*200*5mm
1.4表面采用亚光灰喷塑工艺，厚度0.3mm.
2.万向脚轮
2.1前二只万向带锁止功能脚轮
2.2后二只万向脚轮
2.3脚轮与台架用M6*4螺丝固定，方便设备维修与维护。
2.4脚轮：60mm×50mm(直径×宽度)
2.5脚轮支撑：1.0T
技术指标
1. 减速机：MOPA70
2.工作温度：-40℃～+50℃
