汽车液压制动系统实训台,

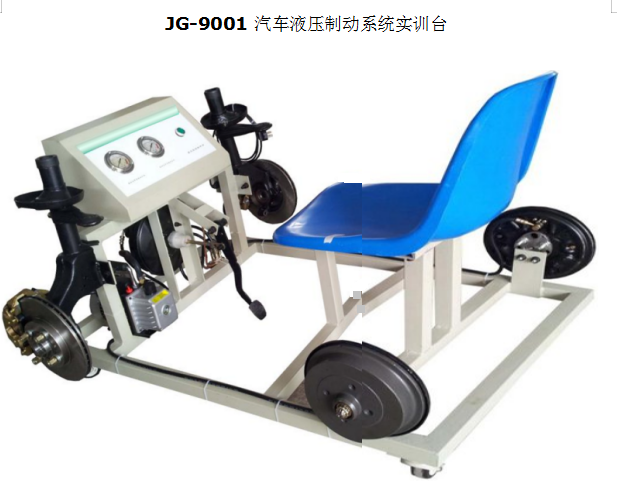

JG-9001 汽车液压制动系统实训台

一、功能特点
1.汽车液压制动系统实训台采用完整的双管路Ⅱ型布置汽车制动系统为基础,全面展示了汽车制动系统的组成结构和工作过程。
2.汽车液压制动系统实训台安装有真空泵,提供真空助力的动力源;前后制动管路上安装有压力表,实时显示前后制动分泵的压力变化。
3.移动台架采用了高强度的钢结构焊接,表面经喷涂工艺处理。移动台架底部带有自锁脚轮装置,可移动式,方便教学。
4.适用于学校的汽车制动系统理论与维修实训教学需要,完全满足对汽车制动系统结构展示、工作模拟、拆装实训等教学功能。
5.配套汽车多媒体教学系统(16合一)(投标时需提供教学系统,未提供者取消投标资格),适应所有的教材,内容丰富并可随意调取。合理地运用多媒体教学系统,可以很大程度上减轻老师讲课的工作量。内容分别是:1、汽车发动机构造与维修;2、汽车底盘构造与维修;3、汽车电器构造与维修;4、电控发动机原理与维修;5、自动变速器原理构造与维修;6、汽车空调构造原理与维修;7、汽车安全舒适系统原理构造与维修;8、汽车保养与维护;9、汽车车身构造与修复;10、汽车检测与故障诊断技术;11、汽车机械基础;12、汽车美容与装饰;13、汽车电学基础;14、汽车文化;15、汽车专业英语;16、汽车教学资源包。

二、技术规格
外形尺寸:1400×900×600mm(长×宽×高)
外接电源:交流220V±10% 50Hz
工作温度:-40℃~+50℃
压 力 表:0~100kg/psi
真 空 泵:
电 压:AC 220V 50Hz
功 率:120W
抽气速率:25L/min
极限压力:10~30Pa
转 速:1000r/min
进气口径:?6
用油量:0.25L
噪 声:≤65
颜色:7032
钢管:40*40*3mm
移动脚轮:100*50mm
四、基本配置(每台)

序号

名 称

规格型号

单位

数量

1

前左右羊角刹车机构总成



1

2

后左右刹车鼓总成



1

3

刹车大力鼓



1

4

刹车总泵与踏板



1

5

刹车油瓶



1

5

压力表

0~100kg/psi

2

6

真空泵

RS-1A

1

7

移动台架(带自锁脚轮装置)

1400×900×600mm(长×宽×高)

1
