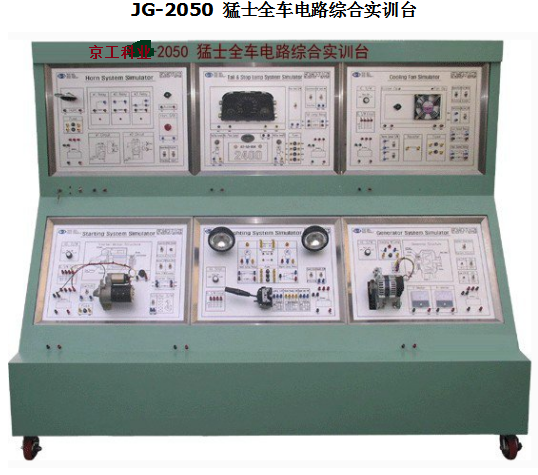

JG-2050 猛士全车电路综合实训台

汽车仿真电路实习台 按照标准汽车电气线路设计而成，外型美观，操作方便，透明直观。全车电线束、仪表盘、各种开关、前后灯光分电器、点火线圈、调节器、继电器、中央线路板，中央控制器、节气门组件，均用实物装成，各缸点火清楚可见，各缸喷油灯光显示、转速可快慢调节，自动充电，电喷、ABS各传感器和执行器均可用万用表测试电压或电流信号，（其中电喷实验台可用试管测量喷油量大小）。教师在实验台上任何部件制造故障由学生自行排除,拆掉各路保险丝、继电器、台面上电器接头，由学生按照电路图自行安装达到实习目的，汽车仿真电气电路实习台并配有相关拆装工具。

JG-2050 猛士全车电路综合实训台

一．简介:

原车全新全车电器系统电器元器件。所有板不用电路图，只要检测端子，按原车线路标注端子序号。电器实验台可任意组装。

二．实训功能
1．全车电器系统接线实训
2．全车电器动态演示实训
3．全车电器检测与故障诊断实训
4．实训台可进行电器综合实训项目
5．网孔板开放式检测端子，外接检测接口。
6．学生通过万用表等各种设备进行故障排除。
三．工艺
采用1.5mm冷板，表面喷塑亚光灰，经过高温烘烤，表面印有彩色电路原理图、元件符号图、端子图等，固定零件采用铝合金表面电镀金色提手，积木板采用网孔型安装冷板，方便实用。
积木板采用网孔型安装冷板，方便实用。
四．技术参数
考核台外形尺寸：2040mm×650mm×1820mm（长×宽×高）；
电源：220V交流电压；
工作电压：12V直流电压；
工作温度：-50℃～50℃；
