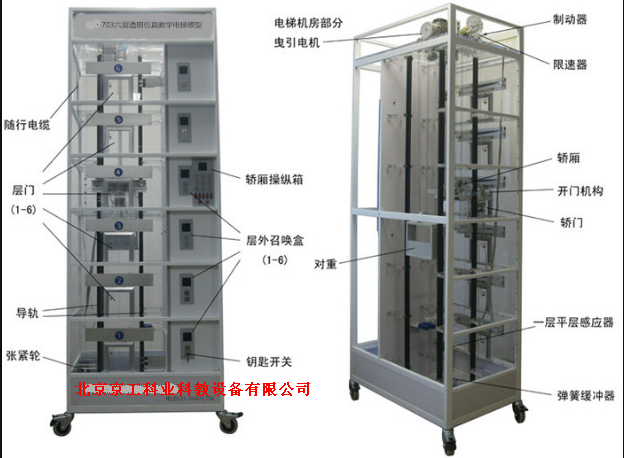

JG -7DT 四层 透明教学电梯模型

主要功能：JG -7DT 四层 透明教学电梯模型

　　 透明电梯模型的电气控制系统采用进口可编程控制器(PLC日本三菱)进行智能控制和变频(VVVF日本安川)调压调速调频驱动，其部件结构组成，工作原理功能与实际电梯完全一样，并具有安全钳限速器，超速安全保护系统。电梯模型、教学电梯模型为了便于教学，电梯模型大部分部件均是采用透明有机材料制成，使得电梯的内部结构一目了然；同时，电梯的运行过程，以及每个动作都十分明了，且可以反复实际动手操作。使学生能够很直观、透彻地了解、掌握电梯的结构及其动作原理，达到事半功倍的效果。解决了以往电梯教学中单纯理论的教学方式或是参观实际电梯时所带来的不安全，无法全面了解其内部结构及运行过程等实际问题。

此外，透明电梯模型的软硬件均采用开放式结构,因此,院校也可以利用此套装置进行二次开发研究。如：1.群控电梯（统一调度多台集中并列的电梯）；2.并联控制电梯（2-3台电梯的控制线路并联,进行逻辑控制，共用层站外召唤按钮）；3.集选控制电梯；4.信号控制电梯,等等。

二、电梯的基本结构
1. 机房部分：
包括曳引机、制动器、限速器、曳引 轮、导向轮或复绕轮、手动盘车轮、控制柜、电源开关、轿厢照明开关、井道照明开关。
2. 进道部分：
轿厢、轿厢导轨、对重导轨、对重架、 缓冲器、限位开关、极限开关、控制电缆、承行电缆线、限速器钢丝绳张紧装
3. 轿厢部分：
轿厢、安全钳、导靴、自动开关门机、 平层装置、操纵箱、轿厢内指令按钮、 指层灯、轿厢照明、轿厢内检修盒及轿 门组合而成。
4. 层门部件：
厅门、召唤按钮箱、楼层显示器、门机 械锁、 电气联锁装置。
三、电梯的基本功能
A. 超速安全保护系统
当电梯发生意外事故时，轿厢超速或高速下滑（如钢丝绳折断，轿顶滑轮脱离，曳引机蜗轮蜗杆合失灵，电机下降转速过高等原因）。这时，限速器就会紧急制动，通过安全钢索及连杆机构，带动安全钳动作，使轿厢卡在导轨上而不会下落。
B. 轿厢、对重用弹簧缓冲装置
缓冲器是电梯极限位置的安全装置，当电梯因故障，造成轿厢或对重蹲底或冲顶时（极限开关保护失效），轿厢或对重撞击弹簧缓冲器，由缓冲器吸收电梯的能量，从而使轿厢或对重安全减速直至停止。
C. 上、下限位开关：
在电梯井道的上、下端部安装此开关，并且安装在上、下极限开关之内，起目的在于保护较箱不超出此范围，如果超出上限位或下限位，则电机自动停止，不在工作，跟上、下极限开关区分在于此开关不会掉电。
D. 厅门自动闭合装置
电梯层门的开与关，是通过装在轿门上的门刀片来实现的。每个层门都装有一把门锁。层门关闭后，门锁的机械锁钩啮合，此时电梯才能启动运行。
E. 层门连锁开关：
当所有层的门都关闭时，电梯可以升降，若有一层的层门开着，电梯即不能运行。
F. 终端极限开关安全保护系统
在电梯井道的顶层及底层装有终端极限开关。当电梯因故障失控，轿厢发生冲顶或蹲底时，终端极限开关动作，发出报警信号并切断控制电路，使轿厢停止运行。
四、主要技术参数
1. 输入电压： AC 220±7% 50HZ
2. 外型尺寸： 宽1100mm×深900mm×高2200mm
3. 层站形式： 客梯(四层四站四门)
4. 控制方式： 可编程控制器(PLC)调压调速调频(VVVF)集选控制。
5. 结构形式： 四层站
6. 可编程控制器（PLC）：
型 号：松下AFPX-60R-F
输入电压：AC 220V 50HZ
输入输出点数：60点
输出方式：继电器输出
7. 变频调速器：
型 号：三菱FR-D720S-0.4
输入电压：AC 220V 60HZ
额定电流：2.5A
功 率：0.4KW
8. 曳引机：
速比：30 ：1
模数：1.5（蜗轮减速器）
9. 拖动电机：
型号：JW5622
电压：AC 220V 50HZ
功率：180W
转速：2800r/min
10、电梯外框材料： 采用工业铝材
11、电梯底座材料： 采用1.2mm厚冷轧板制作，焊接而成，采用静电喷塑美观大方。
12、电梯底部装有万向轮方便移动
13、显示屏： 液晶显示
14 、 配套电梯多媒体教学系统（10合一），适应所有的教材，内容丰富并可随意调取。合理地运用多媒体教学系统，可以很大程度上减轻老师讲课的工作量。内容分别是：1、电梯的基础知识；2、电梯结构配置；3、电梯电器控制系统；4、各种电梯安装教程；5、电梯使用和维护；6、电梯安装工艺；7、电梯故障和诊断维修（上）；8、电梯故障和诊断维修（下）；9、电梯维修技术电子书(15合一) ；10、电梯原理及故障PPT(5合一)。
五、实训项目
1、电梯电器元件的认识
2、电梯盘面布置实训
3、电器安装实训
4、电气原理设计实训
5、电气布线实训
6、轿内呼梯选层实训
7、轿外呼梯实训
8、电梯加速与减速的速度控制实训
9、电梯平层控制的实训
10、轿厢内开门、关门控制实训
11、桥内检修实训
12、终端限位保护装置实训
13、信号指示系统实训
14、轿厢照明控制实训
15、电梯控制系统实训
16、电梯控制程序编写实训
17、电梯程序运行与调试实训
18、电梯闭环控制实训
19、层楼显示实训
20、BCD码实训
21、层楼显示实训
22、独立运行实训
23、主层停靠实训
24、高峰控制实训
25、闲时控制实训
26、电机抱闸调整实训
27、编码器安装实训
28、编码器与变频器连接实训
透明仿真教学电梯故障设置清单

六、透明仿真教学电梯配置清单（PLC 可以选择 三菱 松下 西门子）

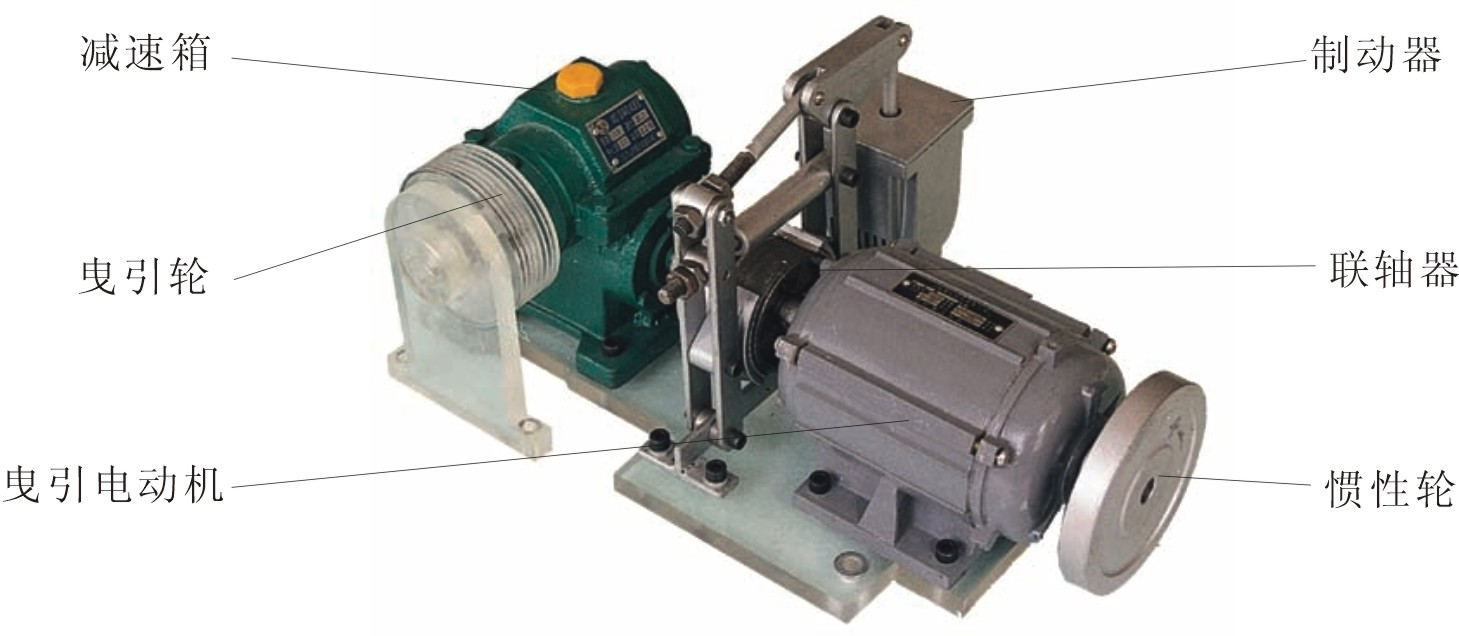

有齿轮曳引机结构图层门机构

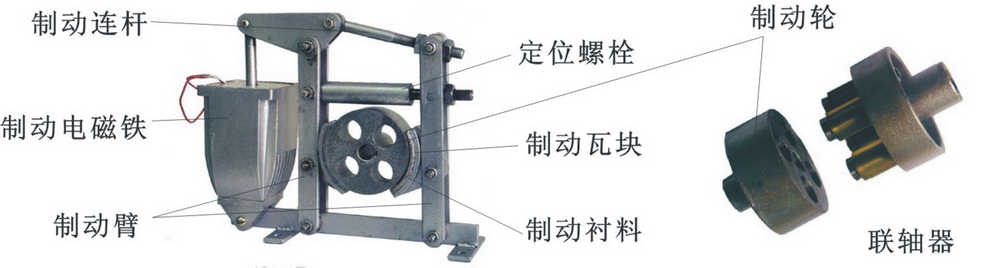

电磁制动器、联轴器

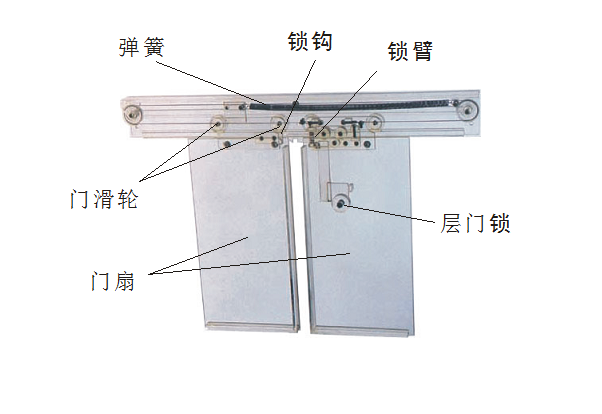

层门机构
