JG-36DT 透明扶梯教学模型

一、概述
JG -36DT透明扶梯教学模型适用于职业院校、中职院校电梯技术专业学员进行自动扶梯梯级拆装、操纵和维修保养实训教学训练。扶梯模拟实训装置采用优质方管焊接密纹喷塑组装成扶梯桁架，梯级踏板系统、扶手带系统、曳引机系统，设备台架、安全检测系统，电气控制控制系统等。

二、技术参数
1、输入电源：三相四线（或三相五线）AC380V±10% ，工频50Hz；
2、工作环境：环境温度范围为-5 ℃ ～+40 ℃ ，相对湿度＜85%（25 ℃ ）；
3、整机容量：≤2.5kVA；
4、扶梯尺寸：3700mm（长）×850mm（宽）×1500mm（高）；
5、提升高度：300mm；
6、控制方式：PLC或微机控制。
7、安全保护：具有保护接地、过载、过流、漏电流保护功能，安全符合国家标准。
8、整体重量：400kg

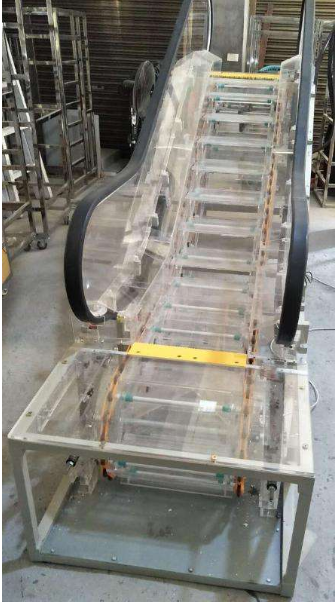

产品JG-36DT 透明扶梯教学模型 参考图片：

主要功能：JG-36DT 透明扶梯教学模型

一、概述
JG -36DT透明扶梯教学模型适用于职业院校、中职院校电梯技术专业学员进行自动扶梯梯级拆装、操纵和维修保养实训教学训练。扶梯模拟实训装置采用优质方管焊接密纹喷塑组装成扶梯桁架，梯级踏板系统、扶手带系统、曳引机系统，设备台架、安全检测系统，电气控制控制系统等。

二、技术参数
1、输入电源：三相四线（或三相五线）AC380V±10% ，工频50Hz；
2、工作环境：环境温度范围为-5 ℃ ～+40 ℃ ，相对湿度＜85%（25 ℃ ）；
3、整机容量：≤2.5kVA；
4、扶梯尺寸：3700mm（长）×850mm（宽）×1500mm（高）；
5、提升高度：300mm；
6、控制方式：PLC或微机控制。
7、安全保护：具有保护接地、过载、过流、漏电流保护功能，安全符合国家标准。
8、整体重量：400kg
三、配置清单

配套工具清单

四、实训项目
1、认识自动扶梯的组成结构名称及作用（涨紧装置、梯级、梯级导轨、扶手带、牵引链、梳齿板、驱动装置等）。
2、认识自动扶梯安装保护装置的作用、安装位置、检修。
3、自动扶梯的基本安全操作与使用；
4、梯级的拆装操作；
5、梳齿板的调整；
6、扶手带的张紧的调整；
7、梯级链张紧的调整；
8、驱动链的调整；
9、制动器的调整；
10、维护保养前的基本安全知识操作与；
11、日常维护保养；
12、自动扶梯紧急救援；
13、自动扶梯安全回路故障查找及排除；
14、自动扶梯安全监控电路故障查找及排除；
15、自动扶梯动力电路故障查找及排除；
16、自动扶梯控制电路故障查找及排除。

        自动扶梯，已经成为生活在城市里的人们日常出行经常使用的垂直交通工具之一。不管是去商场购物，还是去地铁站或火车站乘车，自动扶梯似乎必不可少了。自动扶梯的运行工况。

自动扶梯实训装置

自动扶梯实训装置 ,透明教学扶梯模型 适用于职业院校、中职院校电梯技术专业学员进行自动扶梯教学训练。自动扶梯模型,透明教学扶梯,透明扶梯 教学模型 采用方钢组装成扶梯桁架，梯级踏板系统、扶手带系统、曳引机系统，设备台架、安全检测系统，电气控制控制系统等。
二、技术参数：
1、输入电源：三相四线（或三相五线）AC380V±10% ，工频50Hz；
2、工作环境：环境温度范围为-5℃～+40℃，相对湿度＜85%（25℃）；
3、整机容量：≤2.5kVA；
4、扶梯尺寸：4000mm（长）×800mm（宽）×1600mm（高）；
5、提升高度：300mm；
6、控制方式：PLC或微机控制。
7、安全保护：具有保护接地、过载、过流、漏电流保护功能，安全符合国家标准。
三、自动扶梯模型,透明教学扶梯,透明扶梯教学模型主要配置清单:

四、实训项目:
1、认识自动扶梯的组成结构名称及作用（张紧装置、梯级系统、梯级导轨、扶手带系统、牵引链、梳齿板、驱动装置等）。
2、认识自动扶梯安全保护装置的作用、安装位置。（梯级链条断裂保护装置、梳齿异物保护装置、扶手带入口安全保护装置、梯级下沉保护装置、驱动链断链保护装置、扶手带断带保护装置、辅助制动器、超速装置、防逆行保护装置等）
3、自动扶梯的基本安全操作与使用；
4、自动扶梯紧急救援；
5、自动扶梯安全回路故障查找及排除；
6、自动扶梯检修电路故障查找及排除；
7、自动扶梯安全监控电路故障查找及排除；
8、自动扶梯动力电路故障查找及排除；
9、自动扶梯控制电路故障查找及排除。
