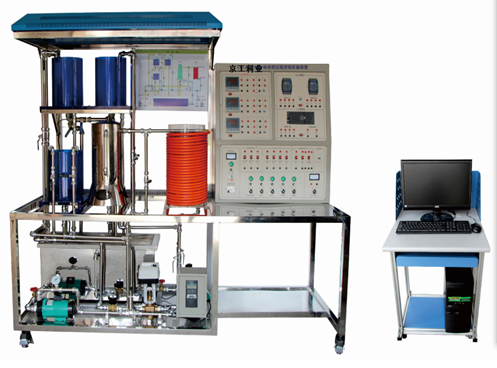

JG-01B 型 标准型过程控制实验装置
一、系统组成
, , 过程控制包括一组有机玻璃三（两）容水箱，每个水箱装有液位传感变送器；同时具有两路供水系统，一路由进口动力水泵、调节阀、电磁流量计组成，另一路由变频器、进口动力水泵、涡轮流量计组成，通过阀门切换，任何一组供水可以到达任何一个水箱。另外，为实现温度控制，该实验装置专门设计了一只由带夹套锅炉、防干烧装置组成的常压电加热锅炉。锅炉分内胆和夹套两层，内胆由电加热器提供热源，由一路供水系统提供水源，锅炉内胆装有防干烧装置来确保设备安全；夹套由一路供水系统提供冷却水。通过改变电加热器的加热功率或冷却水 / 待加热水的流量来影响内胆水温和夹套水温。锅炉内胆和夹套均安装有热电阻测温元件。
,
1 、过程控制控制对象
, 不锈钢储水箱
, 有机玻璃三容水箱
, 不锈钢带夹套电加热锅炉
2 、过程控制系统动力设备
, 德国循环单相泵
, 电加热管
3 、过程控制检测传感器
, 扩散硅压力液位传感变送器
, 涡轮流量计和流量积算仪
, 电磁流量计
, Pt100 热电阻温度测量变送器
4 、过程控制执行机构
, 单相可控硅调压装置，用于调节电加热管的加热功率；
, 调节阀，用于调节一路供水的流量；
, 变频器，通过调节离心泵的转速以控制另一路供水的流量。
5 、标准型过程控制实验装置控制系统
, 带远程 485 通讯的数据采集与控制的 A/D 与 D/A 转换模块；
, 带通讯智能仪表控制器： AI818 控制仪表或 C1000 无纸纪录调节仪；（选配）
, 西门子可编程逻辑控制器 S7-200 等
6 、过程控制软件系统
, DDC 系统实验软件
, 仪表系统实验软件
, PLC 系统实验软件
, MCGS5.5 监控与组态软件（正版 64 点）
7 、过程控制设备其他指标
, 供电电源：交流电，单相三线 220V
, 最大功耗： 3.0KW
, 设备尺寸： 1520 × 700 × 1900
二、过程控制 实验系列
, , 过程控制基于上述实验装置可完成以下控制实验，具体包括：
1 、过程控制系统组成认识实验
, 过程控制系统的组成、硬件认识与信号连接操作
, 智能调节仪表、智能变送仪表等智能仪表的操作与参数设定
, 传感变送器的校正零点迁移与量程调整
, 电动调节阀的流量特性测试
, 变频调速进口动力水泵的流量特性测试
2 、液位控制系列实验
, 电动调节阀支路流量的单回路 PID 控制
, 变频调速进口动力水泵支路流量的单回路 PID 控制
, 两支路流量的单闭环比值控制与双闭环比值控制
, 单容液位对象的特性测试与单回路 PID 控制
, 双容液位对象的特性测试与单回路 PID 控制
, 上下（中）水箱液位串级控制
, 单容或双容液位的位式控制
, 单容或双容液位的模糊控制
, 上下（中）水箱液位的超弛控制
3 、温度控制系列实验
, 内胆温度对象的特性测试
, 内胆温度的单回路 PID 控制
, 夹套温度对象的特性测试
, 夹套温度的单回路 PID 控制
, 夹套温度与内胆温度的串级控制
, 夹套或内胆温度的位式控制
, 夹套或内胆温度的模糊控制
, 夹套与内胆温度的超弛控制
,
,
|
