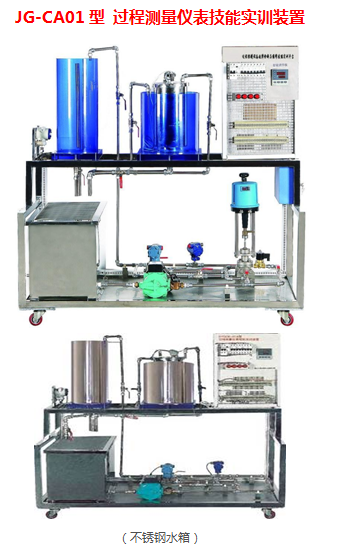

JG-CA01 型 过程测量仪表技能实训装置
一、产品概述
本过程测量仪表技能实训装置平台的设计结合了目前职业院校《化工测量及仪表》、《过程仪表测量》、《过程检测仪表》以及《仪表测量工操作实训》等课程实训大纲的要求。通过该实训装置的使用和学习，学生能够掌握有关过程仪表的测量及自动化仪表的安装、测量及使用。
二、系统特点
1. 对象系统为不锈钢框架，所有器件均为不锈钢材料设计
2. 传感器的二次测量仪表安装在网孔板上，方便学生在现场进行各项操作
3. 控制部分采用不锈钢网孔板，将现场信号通过接线端子排直接接到测量仪表，增强了学生的动手能力，同时对于现场仪表的接线更加直观明了
4. 对象系统设计美观，开放性好，为学生实训提供了一个较好的实训对象
三、技术性能
1. 输入电压：单相三线～ 220V ± 10% 50HZ
2. 工作环境：环境温度范围为 -5 ℃～ +40 ℃ 相对湿度＜ 85% （ 25 ℃）海拔＜ 4000m
3. 整体尺寸： 160cm × 75cm × 154cm
4. 装置容量：≤ 3kVA
四、系统组成
（一）被控对象（不锈钢框架）：
1. 动力系统： 1 套
2. 水箱： 2 套
3. 储水箱： 1 套
4. 液位： 1 路压力变送器进行水箱液位检测
5. 流量： 1 路涡轮流量计进行管道流量检测
6. 压力： 1 路差压变送器进行阀门前后端压力差检测
7. 温度：共 2 路， 1 路 PT100 和 1 路 K 分度热电偶对各自的介质温度检测
8. 管路：若干
9. 阀门：若干
（二）控制系统（网孔板）：
1. 网孔板： 1 套
2. 漏电保护器： 5 个
3. 开关电源： 1 个
4. 单相调压模块： 1 个
5. K 分度热电偶冷端补偿器： 1 个
6. 接线端子排：若干
7. 智能仪表： 1 个
配件：常用工具及装置配套件
五、实训项目
1. 实训装置的结构组成和系统认识
2. 传感器工作原理的认识
(1) 压力变送器的工作原理认识
(2) 涡轮流量计的工作原理认识
(3) 差压变送器的工作原理认识
(4) PT100 热电阻的工作原理认识
(5) K 分度热电偶的工作原理认识
3. 传感器安装测量技能实训
(1) 压力变送器的检测
(2) 涡轮流量计的检测
(3) 差压变送器的检测
(4) PT100 铂电阻的检测
(5) K 分度热电偶的检测
（不锈钢水箱）
|
