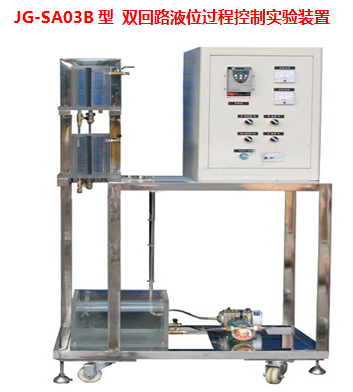

JG-SA03B 型 双回路液位过程控制实验装置
一、系统组成
1 、控制对象系统
，; ，; ，; 该实验装置包括一组有机玻璃两容水箱，每个水箱装有液位传感变送器；同时 ，; 具有两路供水系统，一路由动力水泵、进口比例阀组成，另一路由变频调速器、动力水泵组成，通过阀门切换，任何一组供水可以到达任何一个水箱。
2 、控制系统
，;，;，;，; 带远程 485 通讯的数据采集与控制的 A/D 与 D/A 转换模块；
，;，;，;，; 智能仪表控制器： AI818 控制仪表或 C1000 无纸纪录调节仪；
，;，;，;，;，; 西门子可编程逻辑控制器 (S7-200 等 )
3 、软件系统
，;，;，;，;，;DDC 系统实验软件
，;，;，;，; 仪表系统实验软件
，;，;，;，;PLC 系统实验软件
，;，;，;，;MCGS5.5 监控与组态软件
4 、设备其他指标
，;，;，;，; 供电电源：交流电，单相三线 220V
，;，;，;，; 最大功耗： 1KW
，;，;，;，; 设备尺寸： 1450 × 600 × 1500
二、实验项目
，;，;，;，; 基于上述实验装置可完成以下控制实验，具体包括：
1 、过程控制系统组成认识实验
，;，;，;，; 过程控制系统的组成、硬件认识与信号连接操作
，;，;，;，; 智能仪表的操作与参数设定
，;，;，;，; 传感变送器的校正 ( 零点迁移与量程调整 )
，;，;，;，; 进口比例阀的校正与特性测试
，;，;，;，; 变频调速机构的特性测试
2 、液位控制系列实验
，;，;，;，; 单容液位对象的特性测试
，;，;，;，; 单容液位对象的单回路 PID 控制
，;，;，;，; 双容液位对象的特性测试
，;，;，;，; 双容液位对象的单回路 PID 控制
，;，;，;，; 上下水箱的液位串级控制
，;，;，;，; 单容或双容液位的位式控制
，;，;，;，; 单容或双容液位的模糊控制
，;，;，;，; 上下水箱液位的超弛控制 ，;
，;
|
