JG-DYLL-1 型 一机两库系统综合实训装置

      “ JG-DLRZ 型 一机两库系统综合实训装置”是根据教育部“振兴 21 世纪职业教育课程改革和教材建设规划”的教学要求，按照职业学校的教学和实训要求研制和开发的产品。该装置适合大专院校、中等职业学校和本科院校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电机与电器、制冷和空调设备运用与维修等专业的《制冷空调机器设备》、《制冷空调装置的安装操作与维修》、《制冷空调自动化》、《空气调节技术与运用》《冷库工程与运作管理》、《冷库制冷工艺》等课程的实训教学及中级、高级工的鉴定及考核。

一、技术性能
1 、输入电源：三相四线（或三相五线）～ 380V ± 10%  50Hz
2 、工作环境：温度 -10 ℃～ +40 ℃   相对湿度＜ 85%(25 ℃ ) 海拔＜ 4000m
3 、装置容量：＜ 7kVA
4 、制冷剂： R22
5 、制冷量： 5.3kW
6 、重     量： 300kg
7 、外形尺寸（大约）： 400cm × 200cm × 200cm

二、一机两库系统综合实训装置技术要求
(1) 输入电源：三相四线 ( 或三相五线 ) ～ 380V ± 10%  50Hz ；装置容量：＜ 7kVA ；制冷剂： R22 ； 制冷量： 5.3Kw ； 外形参考尺寸： 400cm × 200cm × 200cm ；
(2) 交流电源：提供三相交流电源，可由电源总开关来控制。配有一只指针式交流电压表，通过切换开关可指示输入电网电压值；
(3) 指针式电压表： 0 ～ 450V ； 真空压力表： -0.1 ～ 1.5MPa ； 真空压力表： -0.1 ～ 3.5MPa ； 数显温度表：采用 PT100 传感器，测量范围 -50 ～ 150 ℃；
(4) 一机两库电气控制考核板 : 要求面板上印有一机两库电气控制原理图，并设有相应测试点；
(5) 一机两库制冷系统流程板 : 要求面板上印有真实的一机两库库制冷系统系统流程图，配有 2 只温度控制器 ( 分别测量和控制高温库和低温库的温度 ) 、 1 只冷库专用化霜定时器 ( 用于低温库 ) ；
(6) 故障设置箱 : 要求内设 24 个钮子开关，并且接到相应测试点；
(7) 风冷制冷机组 : 包含 3 匹制冷压缩机、风冷冷凝器、油分离器、视液镜、储液器、干燥过滤器、 2 只供液电磁阀、 2 只热力膨胀阀、背压阀 ( 蒸发压力调节阀 ) 、止回阀 ( 单相阀 ) 、 5 只手阀等构成；

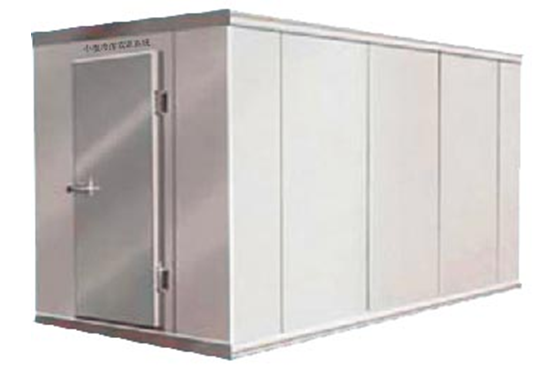

(8) 拼装式冷库 : 库体要求采用装配式冷库，库体尺寸为 192 × 288 × 220cm ，中间隔开分为两个库，高温库 (0 ℃以上 ) 和中温库 (-18 ℃以上 ) ，设有滑动库门前后各 1 扇。内部装有吊顶式冷风机、化霜加热丝等，冷库外面留有出水口；
(9) 整个实训装置材料除桌面板 ( 高密度板 ) 全部采用铁质刚架结构，设有两个大抽屉 , 设有四个万向轮；
(10) 可完成的实训项目：一机两库系统的认识；一机两库电气控制系统的运行实训；一机两库制冷系统工况调试及保护技术；一机两库电气故障的设置和检测实训。
三、安装、培训要求：

该设备需要安装调试，现场培训该设备的使用方法，注意事项及如何保养。
