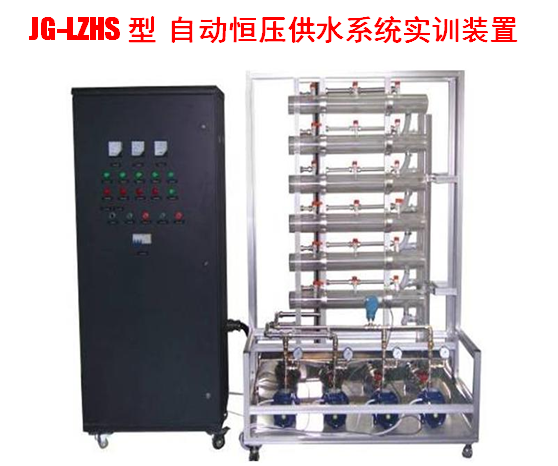

JG-LZHS 型 自动恒压供水系统实训装置

一、 系统概述

JG-LZHS 型自动恒压供水系统实训装置适合普通大学、高等职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电子电器应用与维修、机械和机电一体化等专业的必修课程模块《自动控制技术》和非机电类专业的选修课程《工业自动化》模块的教学和实训。

JG-LZHS 型自动恒压供水系统实训装置也适合中等职业学校、技工学校机电类专业自动控制技术教学内容的实习，还适合职业培训学校的安装、维修电工中级班，安装、维修电工高级班，安装、维修电工技师班，安装、维修电工高级技师班的培训和实操。

二、系统配置 （该图仅供参考，以最新企标和合同技术参数为准）

1 、电气控制柜：贴塑钢板材料、尺寸： 1800 × 800 × 600mm ，灰白色，带万向滚轮及刹车装置，双层结构； 1 台；

2 、 PLC ：主机 48 点 (FX2N-48MR) 、继电器输出，配置与计算机通讯线及编程线；内附 8K 步 RAM 、功能指令 298 条，有模拟量模块，通讯功能强；配置 8 位模拟量输入输出模块（两路输入，一路输出）、 PID 调节模块；晶体管输出的 16 点扩展模块；各 1 台；

3 、变频器： FR-E540  2.2KW 、三相 400V 电源，可选择柔性－ PWM 控制 / 高载波频率 PWM 控制， V/F 控制，自动转矩提升控制等； 1 台；

4 、触摸屏： MT506  5.7 英寸彩屏，可与 PLC 、计算机通讯； 1 台；

5 、常用低压电气： D20 单、三相空开；各 1 个；

6 、 DZ47LE 漏电保护器 C16 ； 1 个；

7 、 RLI-15A 熔断器， RT16-32 ；各 3 个；

8 、 CJ20-20 交流接触器； 6 个；

9 、 JQX 中间继电器； 3 个；

10 、 JS7-2A 时间继电器； 2 个；

11 、 JR36-20 热继电器； 4 个；

12 、 200W 可调电阻器； 2 个；；

13 、 BK-100 控制变压器； 1 个

14 、 220VLED 指示灯（红、绿）；红 4 个、绿 4 个；

15 、 1 平方、 0.5 平方 BVR 导线；各 200 米；

16 、按钮；红 4 个、绿 4 个；

17 、接线端排； 10 块；

18 、导线标号套管（配 0.5 、 1 平方导线）；各 1 卷（ 200 米）；

19 、走线槽（中、小号）， 40 米； 0.5 ～ 1mmBVR 导线 2 卷；

20 、器件安装网孔板：尺寸： 1400 × 700mm ； 1 块；

23 、控制柜门：门上安装一块电压表（配转换开关测量三相电压）、三块电流表 0 ～ 20A 、功率表一块（ 0 ～ 5KW ）；八个指示灯（四红四绿）；八个按钮（四红四绿）；

24 、工程实训配套专用软件。

三、实训项目

实训一   控制屏结构认识与调试实训

实训二   单泵控制变频恒压供水实训

实训三   双泵切换变频恒压供水实训

实训四   生活水系统静态压力控制实训

实训五   生活水系统动态压力控制实训

实训六   生活水系统的分时控制实训

实训七   夜间休眠模式下的供水实训

实训八   消防状态控制实训

实训九   综合控制系统实训

四、控制对象技术参数

四个驱动循环泵，功率 0.5KW ；上下双层不锈钢水箱，水管为有机玻璃透明材料；流量传感器，压力表等恒压供水装置。   用 MCGS 监控恒压供水系统 , 要求形象生动 , 有相关数据显示。
