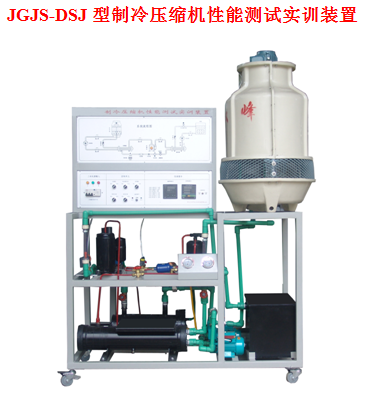

JGJS-DSJ 型制冷压缩机性能测试实训装置

一、概述：

“ JGS-DSJ 型制冷压缩机性能测试实验装置”是采用蒸汽压缩式制冷循环系统，它配备全封闭式制冷压缩机、冷凝器、蒸发器等制冷系统真实部件，并设有智能温度调节仪、流量计、压力表、电压表、电流表等测量仪表。它不但能开设制冷压缩机性能参数的测定实验，而且不能进行制冷循环基本原理的演示实验。本装置适用于大中专院校制冷专业相关课程的教学实验。

二、装置特点：

1 、本实验装置按照国际标准 GB/T 5773-2004 容积式制冷压缩机性能实验方法建立，以“蒸发器液体载冷剂循环法”为主要测量，以“水冷冷凝器量热器法 ” 作为辅助测量。

2 、安全保护：设有电压型漏电保护、电流型漏电保护、过流保护、过载保护、接地保护。

3 、采用 1 匹制冷机组，冷凝器和蒸发器均为壳管式水换热器，系统结构紧凑、布局合理，造型美观大方。

三、技术参数：

1 、输入电源：三相四线制 AC 220V ± 10% 50Hz

2 、装置容量：＜ 2.5kVA

3 、制冷剂： R22

4 、制冷量： 1.3kg

4 、外形尺寸： 120cm × 60cm × 2000cm

四、配置及技术性能：

（一）控制台

采用钢结构底架，控制屏为双层亚光密纹喷塑结构，造型新颖。底架上布置制冷系统，可直观展示制冷系统结构；正面设有电源控制及测量仪表功能板。底部装有四个带刹车的万向轮，便于移动和固定。

（二）交流电源：

单相三线 220V 交流电源供电，经漏电保护器，通过启、停开关控制总电源。

（三）制冷系统：

包含 1 匹全封闭压缩机、卧式壳管工冷凝器、视液镜、干燥过滤器、手动节流阀、储液器和干式蒸发器。

（四）循环水系统：

1 、水泵 2 只：

主要技术参数：

额定功率： 95W

额定扬程： 6m

额定流量： 1.08m3/h

2 、水箱 1 只：

3 、加热器 1 只（功率 1000W ）

输出功率可通过电位器进行调节，用于加热蒸发器循环水。

4 、 1 匹冷却塔 1 只（功率 180W ）

用来冷却来自冷凝器的冷凝水。

（五）测量仪表：

1 、功率表 2 只（精度 0.5 级）

分别测量加热功率和压缩机功率。通过键控、数显窗口实现人机对话和智能控制模式，可测量负载的有功功率、无功功率、功率因数、电压、电流、频率及负载的性质 ua 可以贮存、查询 15 组功率和功率因数的测试数据。

2 、数显温度表 1 只（精度 0.5 级）

采用 PT100 铂电阻作传感器，测量范围 -500C ～ 1500C 。通过琴键进行切换共测 8 组温度参数，分别为压缩机吸气口温度、蒸发器进水口温度和蒸发器出水口温度。

3 、真空压力表 2 只（精度 2.5 级）

量程为 -0.1 ～ +1.5Mpa 和 -0.1 ～ +3.5Mpa ，分别实时测量制冷系统低压侧和高压侧压力的压力变化。

4 、测量计： 2 只（精度 0.5 ）

采用玻璃转子流量计，量程为 16 ～ 160ml/min ，分别测量冷凝器和蒸发器冷却水流量。

6 、控制仪表：

高低压力控制器 1 只：实理监测制冷系统低压侧压力和高压侧压力，当高压高于设定值或低压低于设定值时，控制器发出控制信号切断压缩机电源。

五、实验项目：

1 、熟悉蒸汽压缩式制冷循环系统的基本结构和工作原理；

2 、了解国际标准 GB/T5773 — 2004 容积式制冷压缩机性能使用方法；

3 、利用蒸发器液体载冷剂循环法 ( 主测法 ) 求制冷压缩机制冷量；

4 、利用水冷冷凝器热平衡法 ( 辅测法 ) 求制冷压缩机制冷量；

5 、主、辅测制冷量相对误差的计算与分析；

6 、制冷机组能效比的计算与分析
