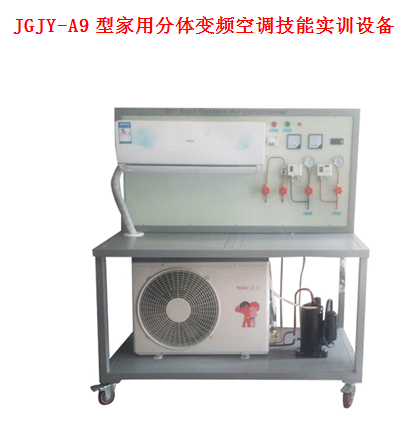

JGJY-A9 型家用分体变频空调技能实训设备
一、系统概述：
本装置采用真空变频空调及控制电路做为实训对象，将制冷管道分层次的展开布局，并配备相应的设备和管道，学生可以很轻松地掌握了解变频空调制冷系统的结构及工作原理，而且还能够做五种不同的功能介绍和演示，可以更好的加深对空调电路的理解。
二、主要功能：
①．学习掌握变频空调制冷系统的结构及原理，同时可以更好的掌握维修技艺。
②．学习掌握变频空调控制电路的结构、组成及工作原理。
③．可设置多个故障点，学生可根据故障现象在故障检测板上进 行检测和查找。考试系统有一台主控电脑控制所有故障点及设备运行，电脑自动设置故障，学生动手排查维修，电脑自动记录、评分、打印等功能。
④．可以人为的改变空调的运行状况，实现压缩机频率的快速变化，掌握各种运行参数变化，对空调运行的影响及各种保护措施。
⑤．由于是应用真实的空调，可以进行折装、制冷剂的充加等基本实训。
三、技术参数：
工作电源： 交流 AC220V 50HZ
安装尺寸： 1800 × 850 × 700 （ mm ）
整机功率： 1KVA
四、配置清单
序号 |
名称 |
数量 |
备注 |
1 |
空调系统考核台台架 |
1 台 |
全钢结构 |
2 |
变频空调 |
1 台 |
GREE KFR-32GW |
3 |
变频空调通用板 |
1 块 |
|
4 |
空调转动百叶窗 |
1 套 |
|
5 |
吸风机组 |
1 套 |
|
6 |
传感器 |
1 套 |
|
7 |
交压表 |
1 个 |
|
8 |
低压表 |
1 个 |
|
9 |
温度控制器 1 个 |
1 个 |
|
10 |
手阀 |
2 个 |
|
11 |
循环原理板 |
1 个 |
|
12 |
控制电路板 |
1 套 |
|
13 |
下吸风口 |
1 个 |
|
14 |
上出风口 |
1 个 |
|
15 |
铜管 |
1 套 |
|
实训工具：
序号 |
名称 |
主要技术指标 |
数量 |
单位 |
备注 |
1 |
便携式焊具 |
2 升手提式焊炬 |
1 |
套 |
|
2 |
旋片式真空泵 |
TW-1A |
1 |
套 |
|
3 |
胀管扩孔器 |
CT － 2000 |
1 |
套 |
|
4 |
偏心型扩孔器 ( 含倒角器、割刀 ) |
CT-274 |
1 |
套 |
|
5 |
180 度弯管器 |
CT-368-90 °适用于 1/4 ″、 5/16 ″、 3/8 ″的铜管 |
1 |
只 |
|
6 |
双表修理阀 |
CT-536GF/S |
2 |
只 |
|
7 |
加液管 |
CT-336 （螺纹顶针） |
1 |
套 |
|
8 |
双表修理阀公 / 英制转接头 |
外英内公 |
3 |
只 |
|
9 |
3Kg 制冷剂钢瓶 |
|
1 |
个 |
|
10 |
内六角扳手、 250mm 、、 |
(4mm 、 5mm 各一 ) |
2 |
把 |
|
11 |
活动扳手、长柄 |
|
2 |
把 |
|
12 |
卷尺 |
3m |
1 |
把 |
|
13 |
R600a 制冷剂瓶专用开瓶器。 |
|
1 |
把 |
|
14 |
螺丝刀 |
|
1 |
把 |
|
五、实训项目
1 、了解变频空调控制部分结构及原理
2 、了解变频空调各模块在整个控制部分中的作用
3 、掌握变频空调电气控制线路原理
4 、变频空调电器元件的测量及系统运行
5 、变频空调的故障与分析
（ 1 ）红外接收管坏
（ 2 ）室内环境温度传感器开路
（ 3 ）室内盘管温度传感器开路
（ 4 ）室内风机转速传感器开路
（ 5 ）步进电机坏
（ 6 ）室内风机坏
（ 7 ）变压器 T1 坏，无输出
（ 8 ）室内机 7805 坏，无输出
（ 9 ）继电器 RY1 线圈开路
（ 10 ） U1 芯片坏
（ 11 ）蜂鸣器坏
（ 12 ）室外风机坏
（ 13 ）四通阀线圈坏
（ 14 ）室外环境温度传感器坏
（ 15 ）室外盘管温度传感器坏
（ 16 ）整流桥坏
（ 17 ）压缩机电机坏
（ 18 ）变压器 T2 坏，无 +15V 输出
（ 19 ）变压器 T2 坏，无 +12V 输出
（ 20 ）室外机 7805 坏，无输出
（ 21 ）控制风机继电器 RY03 坏
（ 22 ）控制四通阀继电器 RY04 坏
（ 23 ） IC03 芯片坏
（ 24 ）室内机室外机通讯线断
六、分体式空调工作原理图：
|
