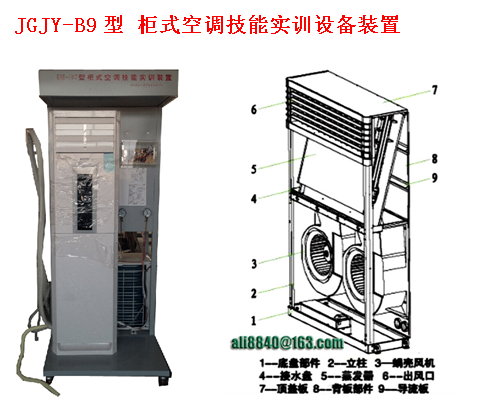

JGJY-B9 型 柜式空调技能实训设备装置

一、系统概述：

随着人们生活水平的不断提高，目前柜式（立式）空调已成为居家常见制冷、制热设备，其制冷能力通常是在一千五瓦百到七千五百瓦。分体柜式空调的室内机一般做成柜式，有立柜式和卧式两种，主要区别在于：立柜式的功率一般小于或等于五匹，使用二百二十伏电源，多为家庭使用；而卧式空调的功率一般在五匹至十匹，使用三百八十伏电源，多用于工业或商业场所。

    柜式空调由压缩机、冷凝器、干燥过滤器、毛细管、蒸发器等组成。其工作原理是液态制冷剂在蒸发器里吸收被冷却空气的热量而蒸发成蒸气，然后被压缩机吸入，经压缩机压成高温高压的过热蒸气，再进入冷凝器被水冷却而凝结成为高压的液体，经干燥过滤器，直入毛细管节流降压后成为低温低压液体 ( 有很少部份成为蒸气 ) 后进入蒸发器，吸收空气的热量，又成为蒸气。冷空气被送风机送出室内，冷却室内温度，如此循环不断，便会使室内降温或保持较低温度。由于室内空气不断封闭循环，二氧化碳不断增多，人在室内工作或生活会感到不舒适，长期下去会造成空调病，因此有些较为先进的柜式空调还安装有负离子发生器。

和普通的分体空调一样，柜式空调的压缩机将气态的制冷剂压缩为高温高压的液态制冷剂，然后送到冷凝器（室外机）散热后成为常温高压的液态制冷剂，所以室外机吹出来的是热风。初中上物理课时学过液化和汽化，即气体变液态要排出热量，液体变气体要吸收热量。而压缩机就是将气态的制冷剂压缩为高温高压的液态制冷剂，然后送到冷凝器（室外机）散热后成为常温高压的液态制冷剂，所以室外机吹出来的是热风。然后经毛细管，进入蒸发器（室内机），由于制冷剂从毛细管到达蒸发器后空间突然增大，压力减小，液态的制冷剂就会汽化，变成气态低温的制冷剂，从而吸收大量的热量，蒸发器就会变冷，室内机的风扇将室内的空气从蒸发器中吹过，所以室内机吹出来的就是冷风；空气中的水蒸汽遇到冷的蒸发器后就会凝结成水滴，顺着水管流出去，这就是空调会出水的原因。然后气态的制冷剂回到压缩机继续压缩，继续循环。制热时四通阀使制冷剂在冷凝器与蒸发器的流动方向与制冷时相反，所以制热的时候室外吹的是冷风，室内机吹的是热风。

本装置采用真正的变频空调及控制线路做为实训考核对象。将柜式空调机组以真实布局方式放置在实训架子上。学生可以真实看到空调机组在工作时候的状态显示及工作压力指示，便于认识和掌握，其工作原理及操作使用维修技能，并能更好的掌握使用中出现的问题和处理常用故障的知识。

二、主要功能：

1 、学习掌握变频空调制冷系统及原理，可以更好的掌握维修技术。

2 、学习掌握变频空调控制电路的结构、组成及工作原理。

3 、可设置 15 个故障点，学生可根据故障现象在故障检测板上进行

检测和排除故障。考试系统有一台主控电脑控制所有故障点及设备运行，电脑自动设置故障，学生动手排查维修，电脑自动记录、评分、打印等功能。

4 、由于是应用真实的空调，可以进行折装、制冷剂的充加等基本实训。

三、技术参数：

1 、工作电源： 交流 AC220V 50HZ

2 、安装尺寸： 1700 × 900 × 800 （ mm ）

3 、整机功率： 1.5KVA

四、配置清单

实训工具：

五、实训项目

1 、空调电气控制系统原理

2 、空调电气控制系统调试与运行

3 、空调电气控制系统模拟故障与排故

4 、空调电气控制系统故障分析与维修

5 、空调电气控制系统应用

六、柜式空调原理图
