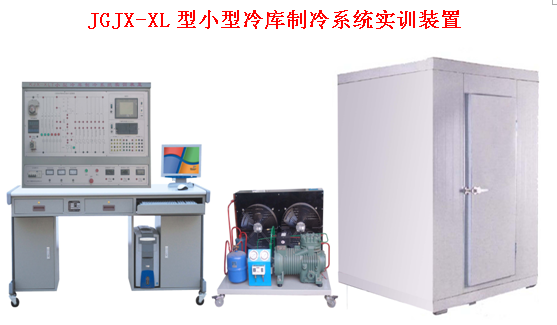

JGJX-XL 型 小型冷库制冷系统实训装置

一、产品概述：

小型冷库制冷系统实训装置是根据教育部“振兴 21 世纪职业教育课程改革和教材建设规划”的教学要求，按照职业学校的教学和实训要求研制和开发的产品。

该装置适合大专院校、中等职业学校和本科院校的机电设备坏蛋维修、机电技术应用、电气运行与控制、电气技术应用、电机与电器、制冷和空调设备运用与维修等专业的《制冷空调机器设备》、《制冷空调装置的安装操作与维修》、《制冷空调自动化》、《空气调节技术与运用》、《冷库工程与运作管理》、《冷库制冷工艺》等的实训教学及制冷专业中级、高级工的鉴定及考核。

二、 装置特点：

1 、该实训考核装置具有电力拖动控制、 PLC 控制和触摸屏控制三种控制方式，配温度传感器及采集模块，可进行数据采集；

2 、直观性强：装置采用敞开式设计，控制电路及制冷管路系统直接展现出来，器件贴有名称标识，学生可直观认识各种器件；

3 、实训性强：可以进行单独的 PLC 实训和触摸屏实训；通过组态软件用户可以进行二次开发，通过连接 PLC 模拟仿真；

三、技术性能：

1 、输入电源：三相四线制（或三相五线）～ 380V ± 10% 50Hz ；

2 、工作环境：温度 -10 o C ～ +40 o C 相对湿度 <85% （ 25 o C ） 海拔 <4000m ；

3 、装置容量： <5.5KVA ；

4 、制冷剂： R22 ；

5 、制冷量： 5.3KW ；

6 、重量： 300Kg ；

7 、外形尺寸： 400cm × 200cm × 200cm ；

四、基本配置及功能

实训装置主要由控制台、风冷制冷机组、拼装式冷库、主机实训模块、温度和压力传感器采集模块及触摸屏实训模块等组成。

1 、电源控制部分：

（ 1 ）交流电源：提供控制屏工作所需的三相交流电源，可由电源总开关来控制。配有三只指针式交流电压表，分别指示输入三相电网电压值；

（ 2 ）安全保护体系：设有电压型漏电保护、电流型漏电保护、过流保护、过载保护、接地保护；可对人身及设备进行有效保护；

2 、测量仪表

（ 1 ）指针式电压表：量程 0 ～ 450 ；

（ 2 ）真空压力表：量程 -0.1 ～ 1.5MPa ；

（ 3 ）真空压力表：量程 -0.1 ～ 3.5MPa ；

（ 4 ）数显温度表：采用 PT100 传感器，测量范围 -50 ～ 150 o C ；

3 、小型冷库电气控制考核板：

面板上印有小型冷库电气控制原理图，并设有相应测试点及信号灯，便于学生分析测量；

4 、风冷制冷机组：

包含 3 匹全封闭制冷压缩机、风冷冷凝器、视液镜、储液器、干燥过滤器、供液电磁阀、热力膨胀阀、手阀等构成；

5 、拼装式冷库：

库体尺寸为 192 × 192 × 220cm ，内部装有库灯、风机盘管蒸发器、化霜加热丝等，冷库外面留有出水口；

6 、主机实训模块：

配置西门子 CPU224PLC （ AC/DC/RLY ）主机，集成数字量 I/O （ 14 路数字量输入 /10 路数字量输出）、一个 RS-485 通信口，含有 PPI 、 MPI 通信，配套 PC/PPI 编程电缆；

7 、温度采集模块：

配置西门子 EM231 模拟量模块，集成 4 路模拟量输入；

8 、触摸屏实训模块：

配置 5.7 英寸 STN256 色触摸屏，一个 RS-485 通信口（与 PLC 通信），一个 RS-232 通信口；

9 、电脑：

联想 启天 M6900-E7400(2G/320G/HD3470) ； （学校自配）

10 、实训桌：

实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐靡高密度板，结构坚固，造型美观大方；设有两个大抽屉，用于放置工具及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实训桌设有四个万向轮，便于移动和固定；

五、实训项目：

1 、小型冷库的电气控制实训 ；

2 、 PLC 可编程控制器实训；

3 、小型冷库制冷系统启动、运行、调试、保护技术；

4 、触摸屏技术应用实训
