产品介绍：

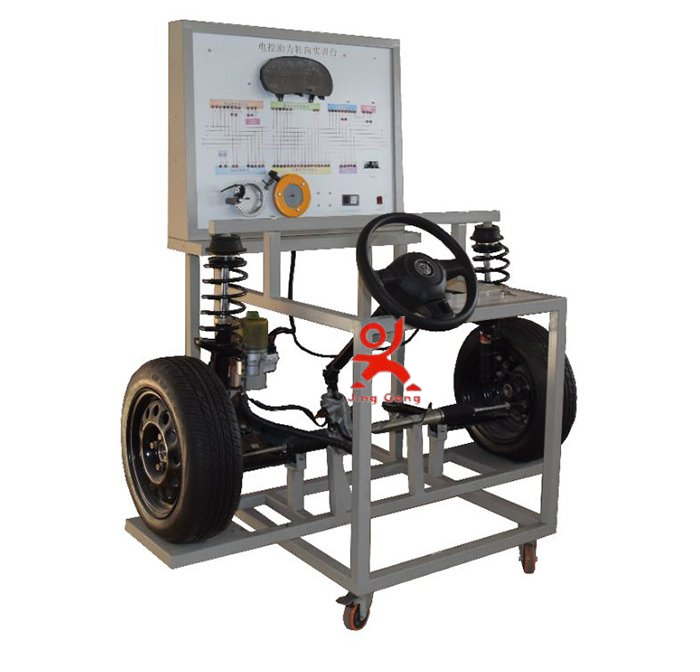

产品名称：电控动力转向系统实训台

产品型号： JGD-dp18

尺寸： 1.3m*1m*1.8m( 长宽高 )

额定电压： AC-220V 、 DC12V 净重： 105KG

额定功率： 350W 、 1.1KW 工作环境温度： -10℃~40℃ 额定频率： 50/60HZ

体积： 2 立方 相对温度： 85% （ 25℃ ），

【产品简介】

本产品是用于大专院校、职业学校、汽车修理专业教学之用，通过本产品的演示或实习，可清楚的了解汽车电路及机械结构与功能，便于学员

较快地掌握轿车的构造与原理，提高学员对轿车和非动力的初步认识，实属汽车学校教学教具中最理想的。

【标准配置】

采用大众菠萝电液电控动力转向系统和各总成，主要配置转向控制电脑、电瓶 48AH 、汽车轮胎、动力转向机，方向盘总成，制动鼓，减震器，车轮轴承壳总成。

【功能特点】

1 、 模拟汽车行驶路况

2 、可进行动力转向和非动力转向的比较，实车数据真实有效；

3 、外接式检测端子方便检测数据流

4 、数字电压表显示传感器电压

5 、有专门的故障设置区，设置模拟故障

6 、可移动台架，台架经过高温处理，牢固耐用

7 、配有诊断插座，可以读取转向运行数据，

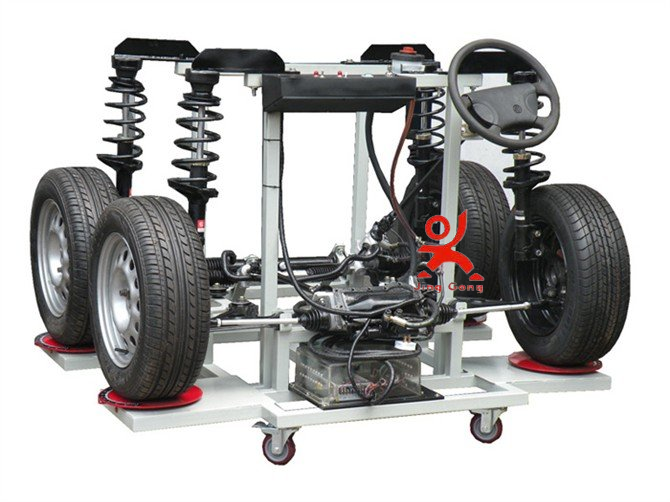

产品名称：四轮转向系统实验台

产品型号： JGDDP14

本实验台选用汽车四轮转向系统实物的组成结构，可进行四轮定位检测与调整，模拟高速、中速、低速时的转向状态，充分演示原车转向系统的工作过程及原理。能够满足对四轮转向系统的结构组成，工作原理，实践操作等教学所需。

主要组成：前后悬架、 方向机、轮胎、 助力泵、转向电机、方向盘、压力表、转向刻度盘、座椅、可移动台架，配套使用说明书和实验指导书等。主要功能： 1 ．可模拟汽车在不同车速时四轮转向的工作情况，并配有转交盘可显示转向角度的大小，可进行动力转向和非动力转向实验，配合四轮定位仪可做四轮定位实验； 2 ．通过拆装实习，充分学习转向系的结构原理，装配技巧，掌握转向系统的调整内容、方法及组装顺序；同时可方便地检测装配的效果和质量； 3 ．演示原车转向系统的工作过程及转向系统基本结构组成和工作原理； 4 ．可进行四轮定位检测与调整，四轮定位三要素的调整和作用。制作工艺： 1 、带锁定的万向脚轮移动装置，移动自如，便于教学；

2 、台架选用国标优质钢结构焊接，高档汽车高温烤漆处理，美观大方，经久耐用； 3 、安装有关转动元器件的安全防护网；

四轮转向系统

四轮转向系统中的后轮也可以转向；

后轮转向根据车辆速度（或者转向盘的转角）来控制。

在车速较低（或转向盘转角很大）时，后轮的转向与前轮相反。

当车辆行驶速度较高（或转向盘转角较小）时，后轮的转向与前轮相同。

21.4.1 电控四轮转向

在电子控制的四轮转向系统中，前轮转向器和后轮转向执行器之间没有任何机械连接装置，后轮转向执行器由转向电子控制模块来控制。

电子控制系统中的四轮转向系统利用转向盘转动速度、车辆行驶速度和前轮转角的信息来计算并控制后轮转角。

1 ．后轮转向执行器

包含一个通过循环球螺杆机构驱动转向齿条的电动机。

2 、传感器

（ 1 ）后轮转角主传感器

位于后轮转向执行器左侧

包括脉冲环（随循环球螺杆旋转）和霍尔传感元件

当脉冲环旋转时，霍尔传感元件向电子控制模块发出脉冲数字电压信号，显示后轮转角。

（ 2 ）后轮转角副传感器

（ 3 ）转向盘转向传感器

一般采用霍尔效应原理

能够检测转向盘的转动方向、转动速度和转动角度

转向盘转动时，转向传感器向电子控制模块传送前轮转动的信号
