产品介绍：

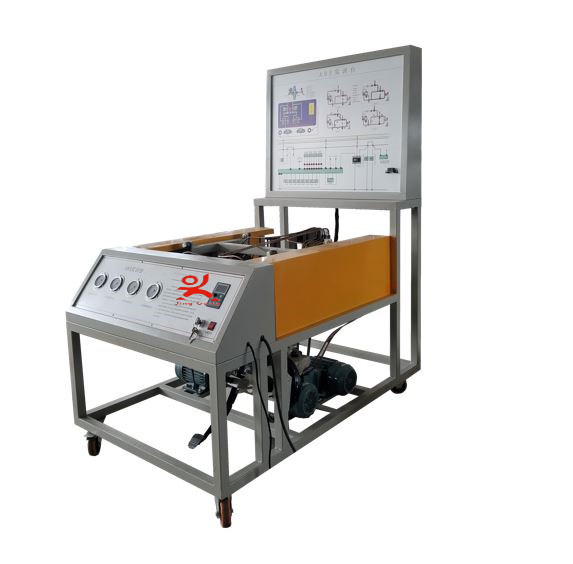

产品名称：汽车 ABS 实训台

【参数】

重量： 310kg

电源：交流 380V 、直流 12V

电机功率： 4kw

【产品简介】

本实验台以 ABS 防抱死制动系统实物为基础，由移动台架、控制台和测量面板二部分组成。适用于中高等职业学院和培训机构的汽车 ABS 系统构造与维修实训教学，能够满足对 ABS 系统的结构、工作原理的教学和考核需要。本实验设备操作方便，安全可靠，易于维护。

【标准配置】

配备有 ABS 系统所有的组成部分（包括制动踏板、制动总泵和分泵、 ABS 泵、 ABS 控制电脑 ECU 、轮速传感器、前后制动装置、传动半轴、管路）；辅助组成部分（包括变频调速电机、 4 个皮带盘、传动轴、真空助力器）、点火开关、 LED 灯、 OBDII 诊断座、 ABS 故障灯、变频电机调速控制装置、 4 个油路压力表、 DC12V 电源及电路安全保护装置，集成电路故障设置器、设有 ABS 制动系统组成结构图和电路图，外接式的电脑、传感器和执行检测端子。

【功能特点】

一、展示功能：

1 、把 ABS 系统整套完整的部件和控制系统及辅助装置按合理的位置排布，充分展示 ABS 系统的结构组成，便于理解 ABS 系统的结构和工作原理；

2 、面板上有 ABS 系统的结构和电路工作原理图和 ABS 液压工作图，并能直接在电路图上检测 ABS 电路，进行各元件的参数测量和对故障的诊断分析；

二、动态运行功能：

1 、用三相电动机带动前后轴运转，模拟汽车在路面行使，踩下制动踏板，在制动碟将要抱死时， ABS 系统开始工作，在制动踏板上明显感受到不断的反弹作用，充分展示 ABS 防抱死制动系统的工作过程；

2 、可模拟 ABS 制动系统在不同车速时工作的全过程；便于理解 ABS 系统并不是在任何车速都起作用；制动时也可模拟单个车轮速度与另 3 个车轮速度不一样 ABS 的工作状况；

3 、通过真空助力力制动，使 ABS 系统演示过程更轻松。

三、实时显示功能：

1 、指针表实时显示 4 个制动分泵油压；充分反映制动总泵和制动分泵的压力变化， ABS 系统工作时，各个车轮的制动压力表指针不停的摆动，表现 ABS 工作时系统不停的施压和泄荷工作；

2 、 LED 灯显示液压泵的工作状态；

3 、 ABS 故障灯实时反映 ABS 电控系统工作状况，当 ABS 故障灯亮时，表示 ABS 电控部分有故障，制动时 ABS 失效，系统以常规制动方式进行；

四、自诊断和检测功能：

1 、通过 OBDII 诊断座，利用专用检测仪器进行读码、消码、读取数据流、动态波形显示等实验；

2 、外接式的电脑、传感器和执行检测端子，可使用专用仪器进行整个 ABS 电控系统参数的检测和分析；

【实训项目】

1 ． ABS 电控系统结构认识；

2 ．故障码调取和清除；

3 ．数据流的读取与分析；

4 ．执行元件测试；

5 ． ABS 系统电控元器件测量；

6 ． ABS 系统工作信号测量；

7 ．故障设置与排除；

8 ．系统排空试验；

9 ． ABS 系统工作与不工作对比试验；

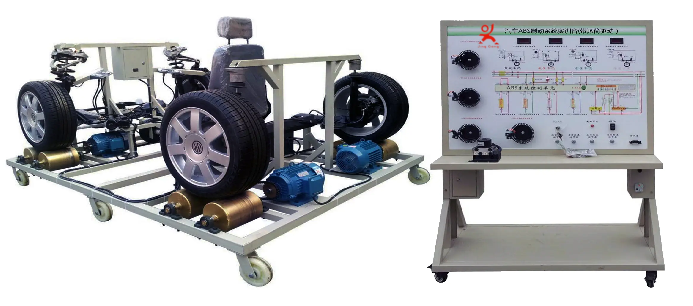

汽车 ABS 防抱死 制动系统实训台实验设备装置试验平台

一、产品简介

该设备采用 汽车 ABS/EBD 制动系统为基础，配有 ABS 系统工作原理图，真实展示紧急制动时 ABS/EBD 系统工作过程。

满足对 ABS/EBD 制动系统的结构组成、动作演示等教学功能。

适合于汽车 ABS/EBD 制动系统理论教学和检测与维修实训的教学需要。

二、功能特点

1. 真实的汽车 ABS/EBD 制动系统实物为基础，完整展示 ABS 制动系统的组成结构。

2. 由三相异步电动机带动前后轴转动，模拟汽车行驶。紧急踩下制动踏板时， ABS/EBD 系统开始工作，前后制动盘保持微量转动，制动踏板上可感觉不断弹脚，真实演示汽车 ABS/EBD 系统的工作过程。

3. 由三相电机带动滚筒轴转动，模拟汽车行驶。紧急踩下制动踏板时， ABS 的系统开始工作，前后制动盘保持微量转动，制动踏板上可感觉不断弹脚，真实演示汽车 ABS/ 系统的工作过程。

4. 实训台面板上绘有彩色 UV 平板喷绘电路图和液压管路图，学员可直观对照电路图和 ABS 制动系统实物，认识和分析控制系统的工作原理。

5. 实训台面板上安装有检测端子，可直接在面板上检测各传感器、控制单元管脚的电信号，如电阻、电压、电流、频率信号等。

6. 实训台安装有压力表，可实时显示制动总泵和四个制动分泵的液压变化。

7. 实训台面板上安装有故障指示灯和诊断座，可连接专用或通用汽车解码器，对 ABS/EBD 电控系统进行 ECU 编码查询、读取故障码、清除故障码、读取数据流、执行元件测试、参数设定、波形分析等自诊断功能。

8. 设备面板柜： 1.5mm 冷板冲压成形，背面设置维修门；底座采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。

9. 运行台与检测台通过航空插连接 .
