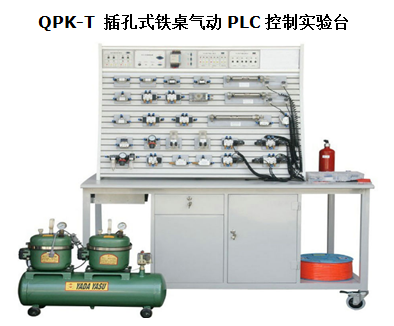

QPK-T 插孔式铁桌气动 PLC 控制实验台
主要功能：QPK-T 插孔式铁桌气动 PLC 控制实验台
一、产品型号
QPK-11-T 插孔式铁桌单面单套气动 PLC 控制实验台
QPK-21-T 插孔式铁桌双面合一气动 PLC 控制实验台
QPK-22-T 插孔式铁桌双面双套气动 PLC 控制实验台
二、概述
气动 PLC 控制实验台是根据《液压与气压传动》、《气动控制技术》等通用教材内容要求，参考广大师生的建议，精心设计而成。该系统除了可以进行常规的气动基本控制回路实验外，还可进行模拟气动控制技术应用实验、气动技术课程设计，以及可编程序控制器 （ PLC ）学习及其基本应用实验等，是机电完美结合的典型实验设备。
该系统适应于大中专院校、技校、职业学校中的机械工程、机电一体化、自动化专业开设《液压与气压传动》、《气动控制技术》、《 PLC 可编程序控制器原理及应用》等相关课程的教学实验，同时也可作为机、电、气一体化的综合实验台。学生通过实际操作实验及课程设计，可以准确、形象、深入地了解、掌握气动元件的结构、气动回路的控制原理及设计方法等。以及掌握 PLC 可编程序控制器的功能，控制原理及编程技巧等。
三、特点
1. 气动 PLC 控制实验台实验系统采用了不同的结构形式，有单面单套，双面双套和二合一等不同的结构形式，单面单套只配备一套实验设备，可采用 PLC 或继电器控制。双面双套配备两组实验设备，可同时采用 PLC 或继电器控制。可供两组四位学生同时进行实验，优化共享资源，提高产品的性价比。双面合一形式是一面采用 PLC 控制另一面采用继电器控制的两套实验设备。整个气动实验系统结构简单，实用性强。
2. 实验气动元件均装有专门设置的底板，并却每套设备都配有元件固定板，实验时组装快捷，方便。
3. 实验电气控制采用低压直流 24V 电源，实验回路控制安全。
4. 电气主控制单元采用 PLC 可编程序控制器，可与 PC 微机通讯实现微机智能控制。同时，还可采用独立的继电器控制单元进行电气控制，通过比较，突出 PLC 可编程控制器控制的优越性，加深对 PLC 可编程控制器的了解及掌握。
四、技术参数
1.PLC 可编程序控制器：三菱 FX1s-14MR 型主机（可根据客户要求选择）， 8 输入、 6 输出 ( 继电器输出）
2. 交直流电源：输入 AC 220V 输出： DC24V/2A
3. 空气压缩机（ WY5.2 双头静音气泵）：
电源： AC220V 电机功率： 175W ×2 只 气罐容积： 18L 额定输出气压： 0.7MPa
空气压缩机
4. 实验台尺寸： 1500mm ×1000mm ×820mm
实验支架尺寸： 1130mm ×500mm × 770mm
五、基本配置
( 一）气动元件配备：
空气过滤、减压、油雾器三联件，减压阀，手动换向阀，电磁换向阀，气控换向阀，行程阀，单向阀，节流阀、单向节流阀、快速排气阀，或门型梭阀，单作用气缸，双作用气缸、旋转气缸，行程开关（常闭、常开）等。
（二）电气模块：
1. 直流 24V （ 2A ）电源单元
2.PLC 可编程序控制器
3.PLC 电气控制输入单元
4.PLC 电气控制输出单元
5. 继电器控制单元
（三）附件
菲力格 -300 专业工具配件箱
六、实验项目
1. 单作用气缸的换向回路
2. 双作用气缸的换向回路
3. 单作用气缸速度控制回路
4. 双作用气缸的调速回路
5. 双作用气缸双向调速回路
6. 速度换接回路
7. 缓冲回路
8. 二次压力控制回路
9. 高低压转换回路
10. 计数回路
11. 延时回路
12. 过载保护回路
13. 互锁回路
14. 单缸单往复控制回路
15. 单缸连续往复动作回路
16. 直线缸，旋转缸顺序动作回路
17. 多缸顺序动作回路
18. 双缸同步动作回路
19. 四缸联动回路
20. 卸荷回路
21. 或门型梭阀的应用回路
22. 快速排气阀应用回路
QPK-11(21/22)-T 气动 PLC 控制实验台配置清单
序号 |
分类 |
项 目 |
型 号 规 格 |
QPK-11-T |
QPK-22-T |
QPK-21-T |
备 注 |
1 |
气源 |
静音空气压缩机 220V 175W×2 |
WY5.2—双头 |
1只 |
1只 |
1只 |
18L 1.0Mpa |
2 |
气管 |
PU气管6×4 |
1卷 |
1卷 |
1卷 |
100米/卷 |
3 |
实验台 |
实验桌(钢桌) |
1500×1000×820mm |
1台 |
1台 |
1台 |
|
4 |
实验支架(插孔式) |
1130× 500×770mm |
1只 |
1只 |
1只 |
|
5 |
元件固定配置板 |
|
2块 |
2×1只 |
2块 |
1块 |
|
6 |
弹 性 插 脚 底 板 组 合 元 件 |
二位五通手动换向阀 |
4H210-08 |
1只 |
2×1只 |
1只 |
/ |
|
7 |
单作用缸 |
QGX25×100 |
1只 |
2×1只 |
1只 |
1只 |
带Φ35撞块 |
8 |
双作用缸 |
QGX25×100 |
2只 |
2×2只 |
2只 |
2只 |
带Φ26撞块 |
9 |
微动行程开关（含连接电缆插头） |
装在双作用缸上 |
4只 |
2×4只 |
4只 |
4只 |
安装孔下移4mm |
10 |
旋转气缸 |
|
1只 |
2×1只 |
1只 |
/ |
西瓯透明元件 |
11 |
单向节流阀 |
JSC601 |
7只 |
2×7只 |
7只 |
5只 |
装在各气缸体上 |
12 |
减压阀（带压力表） |
AR2000 |
1只 |
2×1只 |
1只 |
1只 |
|
13 |
气容 |
|
1只 |
2×1只 |
1只 |
/ |
|
14 |
三联件 |
AC2000三联件 |
1只 |
2×1只 |
1只 |
1只 |
|
15 |
二位二通单电磁换向阀-配连接线 |
2V025-08、DC24V |
1只 |
2×1只 |
1只 |
/ |
|
16 |
二位三通单电磁换向阀-配连接线 |
3V210-08、DC24V |
1只 |
2×1只 |
1只 |
/ |
|
17 |
二位五通单电磁换向阀-配连接线 |
4V210-08、DC24V |
2只 |
2×2只 |
2只 |
2只 |
|
18 |
二位五通双电磁换向阀-配连接线 |
4V220-08、DC24V |
1只 |
2×1只 |
1只 |
/ |
|
19 |
三位五通双电磁换向阀-配连接线 |
4V230-08、DC24V |
1只 |
2×1只 |
1只 |
/ |
|
20 |
二位五通单气控换向阀 |
4A210-08 |
2只 |
2×2只 |
2只 |
2只 |
|
21 |
二位五通双气控换向阀 |
4A220-08 |
2只 |
2×2只 |
2只 |
2只 |
|
22 |
顺序阀 |
KPSA-8 |
1只 |
2×1只 |
1只 |
/ |
西瓯透明元件 |
23 |
按钮行程阀(不带锁) |
MOV-3A |
1只 |
2×1只 |
1只 |
1只 |
(或带锁改装) |
24 |
或门型梭阀 |
KS-L8(标签位置) |
2只 |
2×2只 |
2只 |
1只 |
透明元件 |
25 |
快速排气阀 |
KP-L8 |
2只 |
2×2只 |
2只 |
/ |
|
26 |
单向阀 |
KA-L8 |
2只 |
2×2只 |
2只 |
/ |
西瓯透明元件 |
27 |
单向节流阀 |
RE-02 |
2只 |
2×2只 |
2只 |
2只 |
|
28 |
机控行程阀(其一改垂直方向,A口朝上) |
MOV-2 |
2只 |
2×2只 |
2只 |
/ |
配件盒内1只 |
29 |
气压自动开关(0.5-1.0MPa) |
压差调节0.2-0.4MPa |
1只 |
2×1只 |
1只 |
/ |
|
30 |
双齿轮齿条同步机构 |
西瓯设计，实验附件 |
1付 |
2×1付 |
1付 |
/ |
|
31 |
电 器 控 制 |
PLC直流电源单元（DC：24V） |
AC:220V/DC:24V |
1只 |
2×1只 |
2只 |
装在台上 |
32 |
PLC编程器控制单元(标配三菱FX1s-14MR) |
可根据用户要求配置 |
1只 |
2×1只 |
1只 |
装在台上 |
33 |
PLC电器输入单元 |
|
1只 |
2×1只 |
1只 |
装在台上 |
34 |
PLC电器输出单元 |
输出:DC24V |
1只 |
2×1只 |
1只 |
装在台上 |
35 |
继电器控制输出单元 |
输出:DC24V |
1只 |
2×1只 |
1只 |
装在台上 |
36 |
单元电器连接电缆 |
|
3条 |
2×3条 |
4条 |
|
37 |
220V电源线 |
|
1条 |
2×1条 |
2条 |
|
38 |
墙壁插座（实验台上） |
二位250V、10A |
2只 |
2只 |
2只 |
|
39 |
PLC编程通讯电缆(标配:三菱SC-09) |
可根据用户要求配置 |
1条 |
1条 |
1条 |
|
40 |
资料 |
实验指导书 |
|
2册 |
4册 |
4册 |
|
41 |
编程软件光盘 |
编程软件及程序 |
1碟 |
1碟 |
1碟 |
|
42 |
工 具 配 件 盒 |
专用工具配件盒 |
300×200×62 mm |
1个 |
2×1个 |
2×1个 |
菲力格F-300 |
螺丝刀6×100(一字、十字),3×80 (一字、十字)、气管助拔器
活动扳手150×19、内六角扳手M4、M5 、M6、尖嘴钳、剪刀 |
各1只 |
2×各1只 |
2×各1只 |
|
螺钉M4×30=10只、 螺帽M4=25只、 平垫圈?6=25只
弹性插脚50只
?6-T型三通及L形支架6只、 ?6-T型五通及L形支架4只
塑料气孔塞头25只、生料带1个、 保险丝2.5A 5只
Y型减径三通?8-2×?6 1只（气泵上）、气泵电源开关 1只
微动行程开关（配件）2只、601-?6、602-?6弯接头 各1只 |
1套 |
2×1套 |
2×1套 |
|
|
