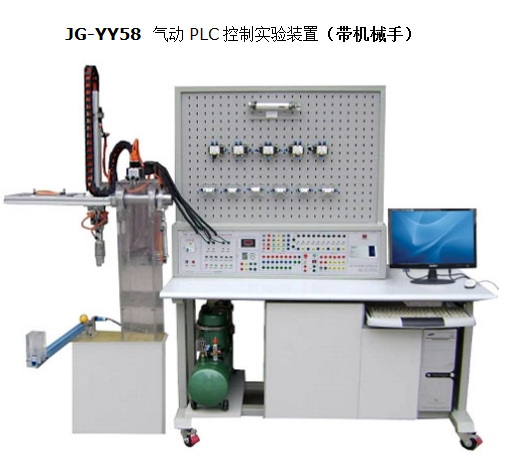

JG-YY58 气动 PLC 控制实验装置（带机械手）

主要功能：JG-YY58 气动 PLC 控制实验装置（带机械手）

气动 PLC 控制实验装置（带机械手）适应于大中专院校、职业学校机械工程、机电一体化和自动化专业开设《液压与气压传动》、《气动控制技术》和《 PLC 可编程序控制器原理及应用》等相关课程的教学实验，同时也可作为机、电和气动一体化的综合实验台。学生通过操作实验及课程设计，可以更准确、形象地深入了解，掌握气动元件的结构，气动回路的控制原理及设计方法等通过实验，掌握 PLC 可编程控制器的功能，控制原理及编程技巧等。
一、主要特点：
其添加了 5 种类型共 8 只传感器，实验元件也有所增加，同时将 PLC 的利用率也大大的提高。实验除基本实验外添加了 2 个类型的实验项目，可完成实验 3 6 课，其主要添加了机械手副台，使得我们的学习更加生动，有助于我们更好的学习气动技术。实验台整体为钢制结构
二、气动传动系统主要参数：
1 、实验设备外形尺寸： 1500mm×700mm×1720mm
2 、可编程控制器（ PLC ）：三菱 FX1N-40MR 主机，（继电器输出型）。
3 、电源：输入 AC220V ，输出 DC24V/2A 空气压缩机 ( 基本配置小型机 ) 功率： 360W
4 、电源： AC220V 　　　公称 1 容积： 10L 额定输出气压： 0.7MPa
三、特点：
1 、本产品插脚和底座，做任何实验每个配备件不会松动与脱落。实验台装件底板采用 2MM 厚度铝板，用数控冲床成型。
2 、主要由实训桌及实训台、气动元件和电气控制器件、可编程控制器（ PLC ）等组件组成。
3 、配备气动元件，且均配有过渡底板，可方便、随意地将元件安放在实验面板上。回路搭接采用快换接头，拆接方便快捷。
4 、实训气源压力低，电气控制采用低电压直流 24V 电源；实训气路、控制电路安全可靠，设有手动、自动、顺序等控制功能。
5 、实训控制单元也可以采用独立的继电器控制单元进行电气控制，通过比较突出 PLC 可编序控制的优越性和先进性，加深对 PLC 编程器的了解与掌握。
四、气动基本实验回路举例：
1 、单作用气缸的换向回路
2 、双作用气缸的换向回路
3 、单作用气缸速度控制回路　　　
4 、双作用气缸单向调速回路
5 、双作用气缸双向调速回路　　　
6 、速度换接回路
7 、缓冲回路
8 、二次压力控制回路
9 、高低压转换回路
10 、计数回路
11 、延时回路
12 、过载保护回路
13 、互锁回路 1
14 、单缸单往复控制回路　　
15 、单缸连续往复动作回路　　
16 、直线缸、旋转缸顺序动作回路　　
17 、多缸顺序动作回路
18 、双缸同步动作回路　　
19 、四缸联动回路　　
20 、卸荷回路　　
21 、或门型梭阀的应用回路　　　
22 、快速排气阀应用回路
23 、加载的闭锁回路
五、 PLC 控制的基本回路
1 、出厂程序
2 、单电磁铁的换向
3 、双电磁铁的换向
4 、两个单电磁铁的换向
5 、单、双电磁铁的换向
6 、三组电磁铁的换向
7 、单电磁铁的延时回路
8 、 PLC 控制的计数回路
9 、流水灯
10 、七段数码
11 、 PLC 基本编程练习
六、气动的应用系统
1 、车门开关控制系统
2 、 液面自动控制装置气动系统
3 、 4-3 带材移动中气动纠偏控制系统
4 、 尺寸自动分选机气动系统
5 、气动震动装置气动系统
七、机械手的实训
完成上下、左右、旋转、抓紧等功能
