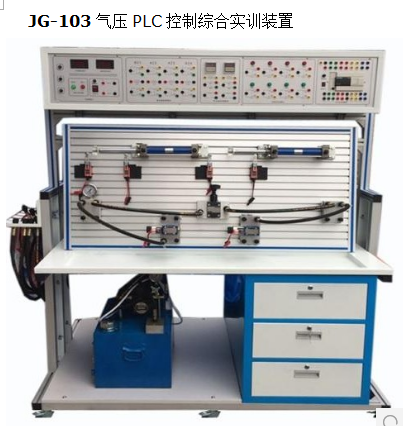

JG-103 气压 PLC 控制综合实训装置
主要功能：JG-103 气压 PLC 控制综合实训装置
二、产品概述：
该气动 PLC 控制综合实训装置采用 “ 平台式设计、模块化组合式应用 ” 的新思路，气动元件选用的工业级器件，力求做到真实、直观，各气动元件配有设计的卡装式快速装接底板。学员根据所设计的气动控制回路要求选用气动元件，快速的通过专门设计的连接装置可方便可靠的锁紧在铝合金实验台上，操作方便、简捷。设备配置有常用气动元件、可编程控制器模块，电源模块，按钮模块，时间继电器模块，继电器模块等器件，学生可独立地进行气压回路设计、安装、调试、故障排除、编制控制程序等操作实训，从而提高学生的学习兴趣、增强实践动手能力、独立思考问题和解决问题的能力。
三、技术参数：
1. 气压： 0.8MPa
2. 供气量： 0.036L/min
3. 供电电压： AC 220V
4. 直流电压 : 24V
5. P L C ： FX3U-32MR
6. 外形尺寸： L1600mm×W650mm×H1770mm
四、产品结构：
桌身部分：采用优质铝合金做骨架，经过机械加工成型，外表面喷涂彩色环氧聚塑，整机既坚固耐用，又美观大方。桌子的底部采用带刹车的万向轮，移动和固定两相宜，方便调整设备的摆放位置。
桌面部分：采用密度板，防火、防水、防腐蚀。
铝合金万能操作平台：选用卡槽式优质铝合金加工而成，整体采用斜面式设计，接插、装配操作方便、快捷。
五、配置与要求：
气动 PLC 控制综合实训装置配置清单
序号 |
分 类 |
元 件 名 称 |
数 量 |
备注 |
1 |
实训装置 |
框架采用40*40彩色铝合金组装， |
1 |
|
2 |
气泵 |
空气压缩机 |
1 |
|
3 |
电气柜 |
电源模块、时间继电器模块、按钮模
块、3U-32MR主机、中间继电器模块 |
1 |
|
3 |
组合元件 |
单作用缸 MAS25 ⅹ 100 |
1 |
|
双作用缸 MA25 ⅹ 100 |
2 |
|
旋转气缸（工业型） |
1 |
|
三联件 AC2000 |
1 |
|
减压阀（带压力表）AR2000 |
1 |
|
手动换向阀 H210—08 |
1 |
|
单电磁换向阀（二位五通）4V210-8（DC24V） |
2 |
|
双电磁换向阀（二位五通）4V220-8（DC24V） |
1 |
|
双电磁换向阀（三位五通）4V230-8（DC24V） |
1 |
|
单气换向阀（二位五通）4A210—08 |
2 |
|
双气换向阀（二位五通）4A210—08 |
2 |
|
滚轮行程阀MOV—2 |
2 |
|
按钮行程MOV—3A |
2 |
|
或门型梭阀ST—02 |
2 |
|
与门双压阀STH-01 |
1 |
|
快速排气阀 QV-08 |
2 |
|
单向节流阀ASC-06 |
2 |
|
单向阀1/4 |
2 |
|
顺序阀（工业型） |
1 |
|
六通 |
1 |
|
气控延时阀 |
1 |
|
4 |
附 件 |
气管PU6 ⅹ 4 |
20米 |
|
5 |
电器配件 |
行程开关 |
4个 |
|
编程电缆（三菱） |
1条 |
|
6 |
工具盒 |
螺丝刀 |
1把 |
|
剪刀 |
1把 |
|
呆板手 |
1把 |
|
消声器（小）1/8 |
2只 |
|
消声器（大）3/8 |
1只 |
|
三通（T型三通）? 6 |
4只 |
|
四通? 6 |
2只 |
|
L型（螺纹二通）601 |
2只 |
|
L型（螺纹二通）602 |
2只 |
|
气孔塞头? 6 |
10只 |
|
生料带 |
1个 |
|
保险丝3A |
2只 |
|
7 |
资料 |
使用说明书 |
1册 |
|
光盘（PLC编程软件，PLC程序） |
1碟 |
|
六、实训考核项目：
1、单作用气缸的换向回路
2、双作用气缸的换向回路
3、单作用气缸速度控制回路
4、双作用气缸单向调速回路
5、双作用气缸双向调速回路
6、速度换接回路
7、缓冲回路
8、二次压力控制回路
9、高低压转换回路
10、计数回路
11、延时回路
12、过载保护回路
13、互锁回路
14、单缸单往复控制回路
15、单缸连续往复动作回路
16、直线缸、旋转缸顺序动作回路
17、多缸顺序动作回路
18、双缸、同步动作回路
19、四缸联动回路
20、卸荷回路
21、或门型梭阀的应用回路
22、快速排气阀应用回路
23、与门双压阀的应用回路
|
