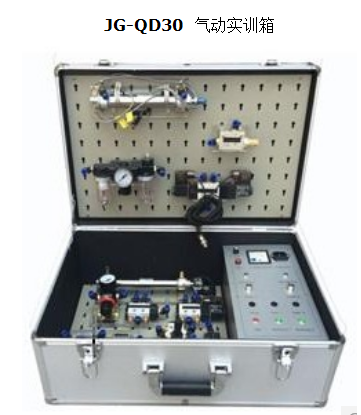

JG-QD30 气动实训箱

主要功能：JG-QD30 气动实训箱

一、设备概述
气动实训箱是根据《液压与气压传动》、《气动控制技术》等通用教材的内容要求，同时吸收了该专业广大师生的建议，经过精心设计及与继电器控制器的完美结合 , 使气动原理与自动控制理论能得到有效的运用。该系装置除了可以进行常规的气动基本控制回路实验外，还可进行模拟气动控制技术应用实验、气动技术课程设计，是机电一体化专业不可多得的实验设备。
该系统适应于大中专院校、职业学校机械工程、机电一体化和自动化专业开设《液压与气压传动》、《气动控制技术》等相关课程的教学实验，同时也可作为机、电和气动一体化的综合实验台。学生通过操作实验及课程设计，可以更准确、形象地深入了解，掌握气动元件的结构，气动回路的控制原理及设计方法等。
气动实训箱主要由铝合金机箱、各种小型标准工业气动元件、电气控制部分、等组成，结构紧凑、轻便实用。学生可自主搭接气动回路和电气控制回路。能开设气动元件和电气元件的识别、压力控制回路、方向控制回路、速度控制回路、顺序动作回路等实训项目。可带进教室作演示实验，适合职业院校液压与气动传动技术等课程的实训教学需要 .
微型空气压缩机 ( 客户自备 ) ，
◎ 供电电压：三相五线 AC 220 V±5% ， 50Hz ；
◎ 控制电压： DC24V ； ◎ 工作环境温度：－ 5 ℃ ～ 40 ℃ ；
◎ 安全保护措施：安全性符合相关的国标标准；
◎ 气动实训箱外形尺寸（长 × 宽 × 高）： 550mm×350mm×200mm ；
二、气动基本实训回路
1 、单作用气缸的换向回路
2 、双作用气缸的换向回路
3 、单作用气缸速度控制回路
4 、双作用气缸单向调速回路
5 、双作用气缸双向调速回路
6 、速度换接回路
7 、缓冲回路
8 、二次压力控制回路
9 、单缸连续往复动作回路
10 、卸荷回路
11 、快速排气阀应用回路
三、气动实训箱配置清单
