液压叉车控制教学实验台,液压吊车控制教学实验台 ,液压挖掘机控制教学实验台

：◆ ◆ ◆液压实验台 用于学生进行液压传动实验，面向专业有机制、数控、机电一体化、物理等专业，是一个与《液压与气压传动》课程配套的实验室。能开出的实验有：液压泵的装拆、液压泵的性能测试、液压阀的性能测试、液压回路的性能测试等类型的实验。突出特色有两个：一是，创新；二是，动手。 “ 创新 ” 体现在每个同学都可以按照自己的思路来设计和搭建回路，可以是每人一个方案，也可以是一人几个方案 ,“ 动手 ” 体现在从方案的设计到图纸的绘制，再到油路、控制电路的搭建，直到最后系统的运行都由学生自己动手完成。

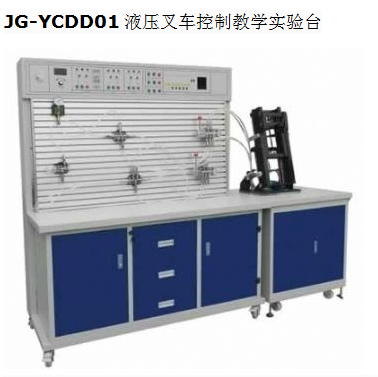

JG-YCDD01 液压叉车控制教学实验台

液压叉车是一种高起升装卸和短距离运输两用车，由于不产生火花和电磁场。特别适用于汽车装卸及车间、仓库、码头、车站、货场等地的易燃、易爆和禁火物品的装卸运输。该产品具有升降平衡、转动灵活、操作方便等特点。操作方便等特点。

主要特点 :
1 ）公司设计的JG -YCDD01 液压叉车控制教学实验台是将液压叉车的结构原理能够搬到课堂上学习的一种现代化教学产品，叉车机身采用进口透明有机玻璃制作，耐腐蚀，抗磨性能好，长久不变色，透明直观，演示效果逼真。
2) 柜体采用 1MM 厚的 SPCC 冷扎板制作，坚固美观，表面采用中温磷化防锈漆，静电喷涂。
3) 柜体装有四个万向轮，方便设备的搬运与拆卸 .
4 ）控制方式：（ 1 ）继电器控制，（ 2 ） PLC 控制使用三菱 FX1S － 20MR 。
学习目的 :
1) 了解液压叉车的基本结构
2) 了解液压叉车的传动系统
3) 学习液压叉车的液压系统
4) 学习液压叉车的手动控制原理
5) 学习液压叉车的自动控制原理
配合实验台进行实验内容 :
1 、 液压叉车的动作原理
1 ） 上升
2 ） 下降
3 ） 前倾
4 ） 后倾
2 、 液压传动的基本回路实验
1 ）用换向阀的换向回路
2 ）用 “O” 型机能换向阀的闭锁回路
3 ）用液控单向阀的闭锁回路
4 ）压力调定回路
5 ）二级压力回路
6 ）用减压阀的减压回路
7 ）用增压缸的增压回路
8 ）用换向阀的卸载回路
9 ）进油节流调速回路
10 ）回油节流调速回路
11 ）调速齿轮泵调速回路
12 ）调速齿轮泵和调速阀的复合调速回路
13 ）流量阀短接的速度换接回路
14 ）二次进给回路
15 ）用顺序阀的顺序动作回路
16 ）用压力继电器的顺序动作回路
17 ）用电器行程开关的顺序动作回路
18 ）用行程阀的顺序动作回路

基本参数：
1 、 实验台外形尺寸： 1500×700×1800mm( 长 × 宽 × 高 )
2 、 演示台外形尺寸 :700×700×1330mm( 长 × 宽 × 高 )
3 、电源： 220V 50Hz ( 市电 )
4 、液压实验泵站 500×350×300mm( 长 × 宽 × 高 )
5 、工作电源： AC ： 220V 永磁调速电机 , 调速范围： 0-1500 转 / 分
6 、安全限速范围： 1-1500 转 / 分 液压泵工作时离液压台 1.5m 远处噪声 ≤58dB
7 、演示实验油路液流要求压力仅需 0.3-0.5Mpa ( 油泵高压力： Pmax ＝ 1.5Mpa)
8 、液压泵工作时离液压台 1.5m 远处噪声 ≤58dB 。

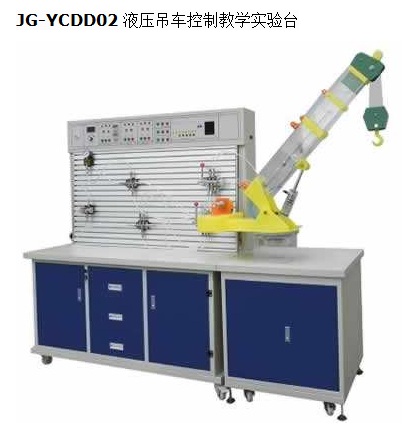

JG-YCDD02 液压吊车控制教学实验台

起重机是指在一定范围内垂直提升和水平搬运重物的多动作起重机械。又称吊车。属于物料搬运机械。

主要特点 :
1) 设计的 JG-YCDD02 液压吊车控制教学实验台是将汽车起重机的结构原理能够搬到课堂上学习的一种现代化教学产品，吊车机身采用进口透明有机玻璃制作，耐腐蚀，抗磨性能好，长久不变色，透明直观，演示效果逼真。
2) 柜体采用 1MM 厚的 SPCC 冷扎板制作，坚固美观，表面采用中温磷化防锈漆，静电喷涂。
3) 柜体装有四个万向轮，方便设备的搬运与拆卸 .
4 ）控制方式：（ 1 ）继电器控制，（ 2 ） PLC 控制使用三菱 FX1S － 20MR 。
学习目的 :
1) 了解吊车的基本结构
2) 了解吊车的传动系统
3) 学习吊车的液压系统
4) 学习吊车的手动控制原理
5) 学习吊车的自动控制原理
配合实验台进行实验内容 :
1 、 液压吊车的动作原理
1) 上升
2) 下降
3) 向左旋转
4) 向右旋转
2 、 液压传动的基本回路实验
1 ）用换向阀的换向回路
2 ）用 “O” 型机能换向阀的闭锁回路
3 ）用液控单向阀的闭锁回路
4 ）压力调定回路
5 ）二级压力回路
6 ）用减压阀的减压回路
7 ）用增压缸的增压回路
8 ）用换向阀的卸载回路
9 ）进油节流调速回路
10 ）回油节流调速回路
11 ）调速齿轮泵调速回路
12 ）调速齿轮泵和调速阀的复合调速回路
13 ）流量阀短接的速度换接回路
14 ）二次进给回路
15 ）用顺序阀的顺序动作回路
16 ）用压力继电器的顺序动作回路
17 ）用电器行程开关的顺序动作回路
18 ）用行程阀的顺序动作回路

基本参数：
1 、 实验台外形尺寸： 1500×700×1800mm( 长 × 宽 × 高 )
2 、 演示台外形尺寸 :700×700×1330mm( 长 × 宽 × 高 )
3 、电源： 220V 50Hz ( 市电 )
4 、液压实验泵站 500×350×300mm( 长 × 宽 × 高 )
5 、工作电源： AC ： 220V 永磁调速电机 , 调速范围： 0-1500 转 / 分
6 、安全限速范围： 1-1500 转 / 分 液压泵工作时离液压台 1.5m 远处噪声 ≤58dB
7 、演示实验油路液流要求压力仅需 0.3-0.5Mpa ( 油泵高压力： Pmax ＝ 1.5Mpa)
8 、液压泵工作时离液压台 1.5m 远处噪声 ≤58dB 。

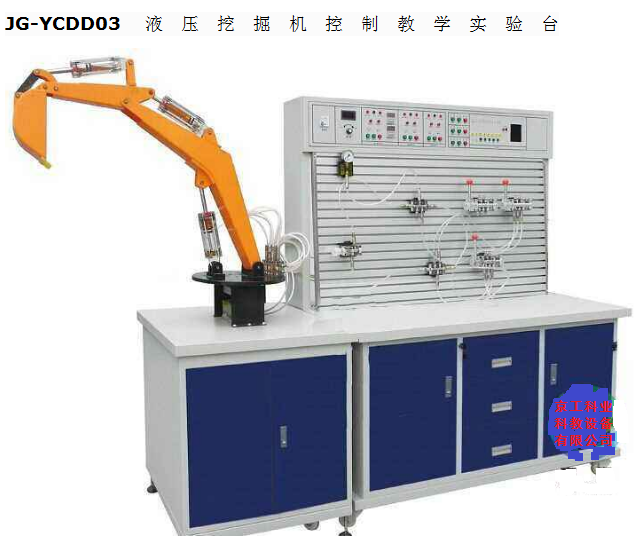

JG-YCDD03 液压挖掘机控制教学实验台

挖掘机是用铲斗挖掘高于或低于承机面的物料 , 并装入运输车辆或卸至堆料场的土方机械。

主要特点：
1 ）设计的 JG-YCDD03 液压挖掘机控制教学实验台是将液压挖掘机的结构原理能够搬到课堂上学习的一种现代化教学产品，挖掘机机身采用进口有机玻璃制作，耐腐蚀，抗磨性能好，长久不变色，透明直观，演示效果逼真。
2 ）柜体采用 1MM 厚的 SPCC 冷扎板制作，坚固美观，表面采用中温磷化防锈漆，静电喷涂。
柜体装有四个万向轮，方便设备的搬运与拆卸。
3 ）柜体装有四个万向轮，方便设备的搬运与拆卸 .
4 ）控制方式：（ 1 ）继电器控制，（ 2 ） PLC 控制使用三菱 FX1S － 20MR
学习目的 :
1) 了解挖掘机的基本结构
2) 了解挖掘机的传动系统
3) 学习挖掘机的液压系统
4) 学习挖掘机的手动控制原理
5) 学习挖掘机的自动控制原理
配合实验台进行实验内容 :
1 、 挖掘机八个的动作原理
1 ） 降大臂
2 ） 降小臂
3 ） 收铲斗
4 ） 开小臂
5 ） 收小臂
6 ） 向左旋转
7 ） 向右旋转
2 、 液压传动的基本回路实验
1 ）用换向阀的换向回路
2 ）用 “O” 型机能换向阀的闭锁回路
3 ）用液控单向阀的闭锁回路
4 ）压力调定回路
5 ）二级压力回路
6 ）用减压阀的减压回路
7 ）用增压缸的增压回路
8 ）用换向阀的卸载回路
9 ）进油节流调速回路
10 ）回油节流调速回路
11 ）调速齿轮泵调速回路
12 ）调速齿轮泵和调速阀的复合调速回路
13 ）流量阀短接的速度换接回路
14 ）二次进给回路
15 ）用顺序阀的顺序动作回路
16 ）用压力继电器的顺序动作回路
17 ）用电器行程开关的顺序动作回路
18 ）用行程阀的顺序动作回路

基本参数：
1 、 实验台外形尺寸： 1500×700×1800mm( 长 × 宽 × 高 )
2 、 演示台外形尺寸 :700×700×1330mm( 长 × 宽 × 高 )
3 、电源： 220V 50Hz ( 市电 )
4 、液压实验泵站 500×350×300mm( 长 × 宽 × 高 )
5 、工作电源： AC ： 220V 永磁调速电机 , 调速范围： 0-1500 转 / 分
6 、安全限速范围： 1-1500 转 / 分 液压泵工作时离液压台 1.5m 远处噪声 ≤58dB
7 、演示实验油路液流要求压力仅需 0.3-0.5Mpa ( 油泵高压力： Pmax ＝ 1.5Mpa)
8 、液压泵工作时离液压台 1.5m 远处噪声 ≤58dB 。
