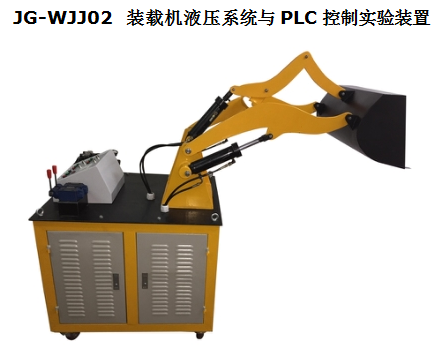

JG-WJJ02 装载机液压系统与 PLC 控制实验装置

主要功能：JG-WJJ02 装载机液压系统与 PLC 控制实验装置

一、概述
装载机是机械工程中主要的机械，它广泛应用于工程建筑、施工筑路、水力工程、国防工程等土石方施工及矿山采掘等行业。液压装载机仿真模型具有体积小、重量轻、操作方便和远距离操纵等优点，其目的是引导学生进行积极思维、创新设计、培养学生综合设计能力和实践动手能力一种新型综合实训设备。

二、技术参数
1 、输入电源：三相五线， AC380V ．允差 ±l0% ， 50Hz ；
2 、装置容量： ≤2kVA ；
3 、工作环境温度：－ 5 ℃ ～ 40 ℃ ；
4 、工作湿度： ≤90%(40 ℃ 时 ) ；
5 、液压泵站：
（ 1 ）系统额定压力 6.3MPa ；
（ 2 ）变量叶片泵 - 电机 1 套：采用内轴一体式安装，噪音低；变量叶片泵：额定流量 8L∕min ，压力 7MPa ；电机：交流 380V 电压，功率 1.5kVA 。
6 、电器控制单元
（ 1 ） PLC 主机模块：主机选用三菱 FX1S-20MR 主机， 12 路输入 8 路继电器输出。
（ 2 ）配有控制模块：电源模块， PLC 主机控制模块， PLC 控制按钮模块等。
7 、总规格尺寸： 1500×650×1400 （ mm ）
三、性能及特点
1 、装载机液压系统与 PLC 控制实训装置主要由装载机实训台、液压泵站、液压元件和
手动控制器件、可编程控制器（ PLC ）等组件组成。
2 、装载机实训台为铁质双层亚光密纹喷塑结构。
3 、电气操作在控制台上方，液压站放置于液压台底部。整体结构紧凑协调，美观大方，
牢固性强。
4 、装载机械是按照实物的结构与缩小比例制作模拟现场操作 , 能够真实地体现机械的
实际工况，使学生在实践中了解机械的各部件结构及工作原理，
5 、实训控制采用手动控制，先进的 PLC 自动控制与 PLC 编程及监控技术于一体，灵活
实现其功能。
6 、液压部件采用胶管连接 , 液压元件采用工业液压元件；
7 、泵站采用电机 — 泵一体化结构，增加性能的稳定性，同时减小使用过程中的噪音；
8 、工作电压 AC380V ，对地漏电保护，电器控制采用直流 24V ，有过压保护，防止误操
作损坏设备
四、主要功能
1 、 装载机机构及工作原理观摩、拆装实验；
2 、 液压工业应用领域的认识与了解；
3 、 液压回路的搭接实训等；
4 、 可完成铲斗转动、动臂升降等动作；
五、装载机液压系统与 PLC 控制实训装置配置清单
